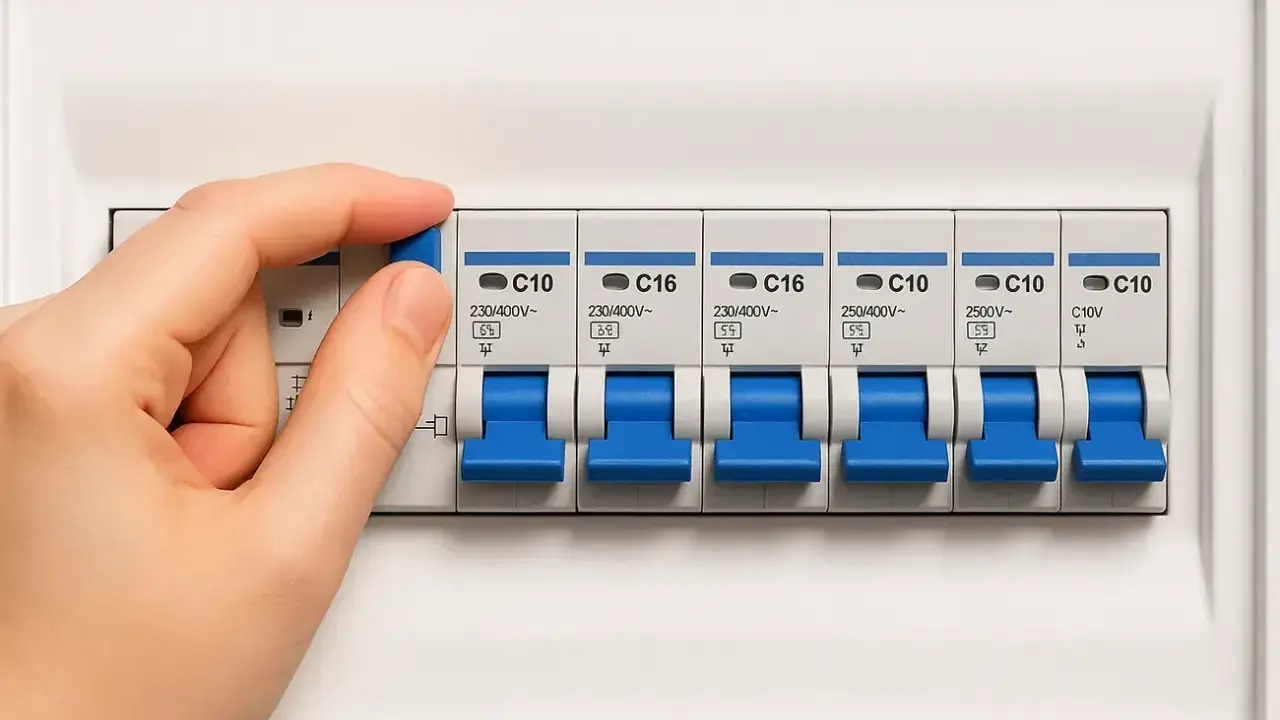

Cuando el interruptor del cuadro eléctrico baja sin avisar, casi siempre aparece la misma duda: qué es un diferencial eléctrico y por qué ha cortado la luz. Este dispositivo detecta fugas de corriente que pueden poner en peligro a las personas, pero no sustituye al magnetotérmico ni resuelve cualquier avería. Aquí explico cómo funciona, qué significan los 30 mA, qué tipos existen y cómo actuar durante una reforma o ante disparos repetidos.
La protección que detecta fugas antes de que se conviertan en un accidente
- Función principal: cortar la corriente cuando detecta una derivación hacia tierra.
- Protección habitual: en viviendas se utiliza una sensibilidad de hasta 30 mA.
- No es un magnetotérmico: el diferencial protege principalmente a las personas, mientras que el automático protege los cables frente a sobrecargas y cortocircuitos.
- Tipos más comunes: AC, A, F y B, elegidos según los aparatos conectados.
- Si dispara: no conviene mantenerlo bloqueado ni subirlo repetidamente sin localizar la causa.
Qué es un diferencial eléctrico y qué protege
El diferencial, también llamado interruptor diferencial o ID, es un aparato instalado en el cuadro eléctrico que compara la corriente que entra por la fase con la que vuelve por el neutro. En condiciones normales, ambas cantidades son prácticamente iguales.
Si parte de esa corriente se escapa hacia tierra, por ejemplo a través de la carcasa metálica de un electrodoméstico o del cuerpo de una persona, aparece una diferencia. Cuando supera el umbral configurado, el mecanismo desconecta la instalación en una fracción de segundo.
Su objetivo es reducir el riesgo de descarga eléctrica y proteger frente a determinados contactos indirectos. También puede limitar el riesgo de incendio provocado por fugas, aunque no debe presentarse como una protección absoluta. Una instalación segura necesita además conductores adecuados, puesta a tierra, aislamiento correcto y protecciones contra sobreintensidades.
Un ejemplo sencillo
Imaginemos una lavadora con un fallo de aislamiento. La corriente llega al motor por la fase, pero una pequeña parte se desvía hacia la carcasa y de ahí a tierra. El diferencial detecta que por el neutro regresa menos corriente de la que salió y abre el circuito antes de que la carcasa permanezca energizada.
Este es el motivo por el que no conviene anularlo cuando “molesta”. En una vivienda reformada, un disparo puede ser la primera señal de humedad, un cable deteriorado o un aparato averiado.
Cómo funciona y qué significa la sensibilidad de 30 mA
En el interior del dispositivo hay un transformador toroidal por el que pasan los conductores activos. Mientras la suma de las corrientes sea equilibrada, el campo magnético resultante se compensa. Una fuga altera ese equilibrio y activa el mecanismo de apertura.
La cifra más conocida es 30 mA, que significa 30 miliamperios. En las viviendas españolas, el REBT contempla diferenciales de alta sensibilidad con una corriente diferencial residual asignada igual o inferior a ese valor para la protección de las personas.
Conviene no confundir esta cifra con la intensidad que puede soportar el aparato. Un modelo marcado como 40 A y 30 mA tiene dos datos distintos. Los 40 A indican la corriente asignada que puede soportar el diferencial, mientras que los 30 mA indican la fuga aproximada que provoca su disparo.
| Marcado | Qué indica | Ejemplo práctico |
|---|---|---|
| 30 mA | Sensibilidad frente a fugas | Protección habitual de personas en una vivienda |
| 40 A | Intensidad asignada del dispositivo | Debe ser compatible con la protección general y la instalación |
| 2P | Número de polos | Habitual en suministros monofásicos |
| Tipo A | Clase de corriente de fuga que puede detectar | Adecuado para muchas cargas electrónicas modernas |
Un diferencial de 300 mA puede utilizarse en determinados puntos de una instalación como protección frente a fugas o incendios, pero no sustituye automáticamente al de 30 mA destinado a la protección complementaria de las personas. La selección depende del esquema, la instalación y el proyecto eléctrico.

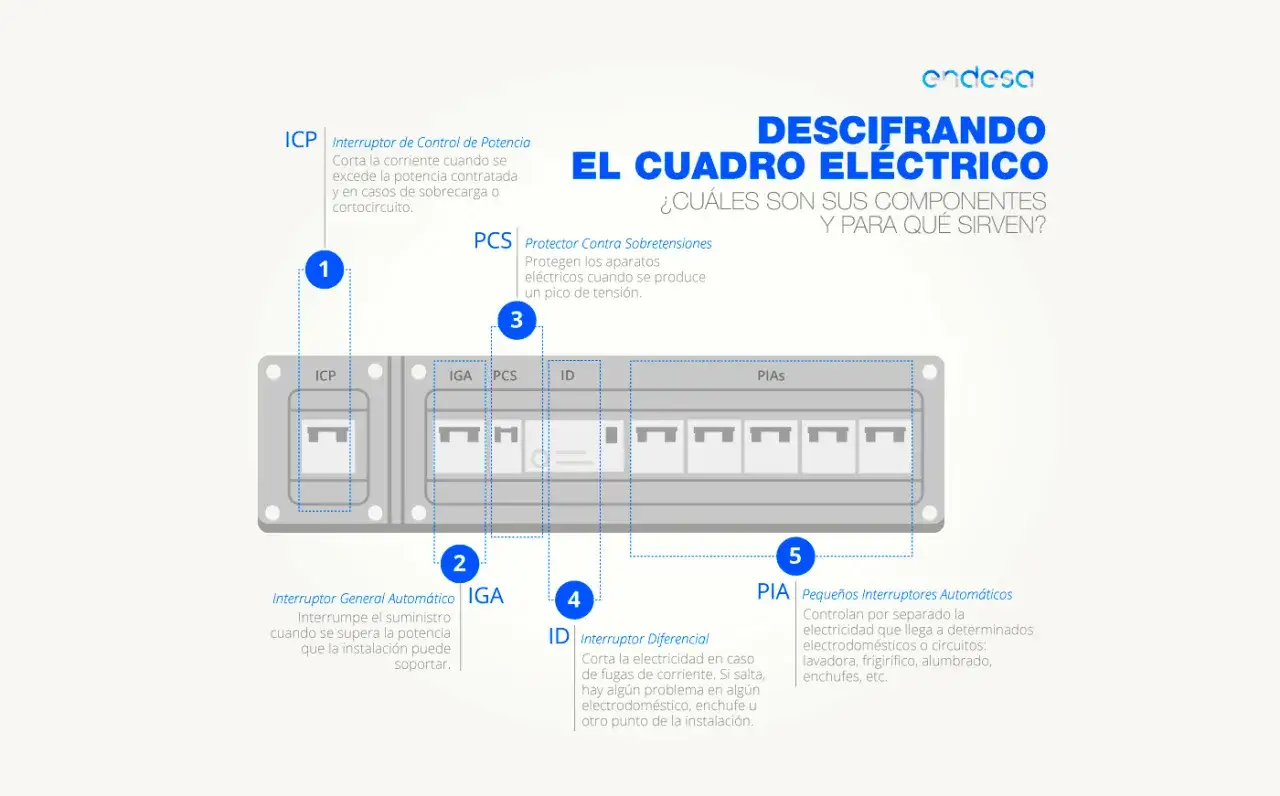

Qué diferencia hay entre el diferencial y el magnetotérmico
Es muy habitual llamar “automático” a cualquier interruptor del cuadro, pero cada aparato cumple una misión diferente. El diferencial vigila que la corriente no se esté escapando; el magnetotérmico protege los conductores frente a sobrecargas y cortocircuitos.
| Dispositivo | Detecta | Protege principalmente |
|---|---|---|
| Interruptor diferencial | Fugas de corriente hacia tierra | Personas y, en parte, la instalación frente a fugas |
| Magnetotérmico | Sobrecargas y cortocircuitos | Cables, mecanismos y receptores |
| Interruptor automático diferencial | Fugas y sobreintensidades | Personas y circuito protegido en un solo módulo |
Por ejemplo, si conectamos demasiados aparatos a una misma línea, lo normal es que actúe el magnetotérmico. Si un termo eléctrico tiene una derivación a tierra, debería actuar el diferencial. Confundir ambos dispositivos puede llevar a una reparación equivocada o a sustituir un componente que no era el responsable.
En reformas actuales también se instalan magnetotérmicos diferenciales individuales, conocidos como RCBO o dispositivos combinados. Su ventaja es que, si falla un circuito, no necesariamente deja sin suministro toda la vivienda. Su inconveniente es un precio mayor y la necesidad de diseñar correctamente el cuadro.
Qué tipos de diferencial existen y cuál conviene en casa
No todos los diferenciales detectan exactamente el mismo tipo de corriente residual. Elegir solo por el precio o por la cifra de 30 mA es un error frecuente, sobre todo cuando la vivienda incorpora placas solares, cargador de coche eléctrico, variadores o muchos equipos electrónicos.
| Tipo | Uso habitual | Qué conviene saber |
|---|---|---|
| AC | Cargas sencillas con corriente alterna sinusoidal | Puede quedarse corto frente a ciertos equipos electrónicos modernos |
| A | Viviendas con electrodomésticos electrónicos, lavadoras, placas o fuentes de alimentación | Detecta corriente alterna y corriente continua pulsante |
| F | Equipos con regulación de frecuencia, como algunas bombas de calor | Ofrece mayor tolerancia ante perturbaciones y determinadas fugas |
| B | Fotovoltaica, cargadores y equipos capaces de generar corriente continua lisa | Debe instalarse cuando lo exige el diseño o el fabricante |
Para una vivienda convencional, un diferencial de tipo A y 30 mA suele ser una opción más preparada para las cargas actuales que uno AC, pero no existe una elección universal. El electricista debe revisar el esquema, la potencia, los circuitos y las instrucciones de cada equipo.
En un punto de recarga para vehículo eléctrico, por ejemplo, pueden existir distintas soluciones. Algunas instalaciones requieren un tipo B y otras permiten un tipo A combinado con detección de corriente continua de 6 mA integrada en el cargador. Aquí no recomiendo improvisar: la ITC-BT-52 y el fabricante del cargador mandan.
Por qué salta el diferencial y cómo localizar la avería
Un disparo ocasional puede producirse por una fuga puntual, humedad o una suma de pequeñas corrientes de varios aparatos. Si ocurre con frecuencia, no lo considero una molestia menor, sino una pista que merece diagnóstico.
Las causas más habituales
- Electrodoméstico defectuoso, especialmente lavadora, lavavajillas, termo, horno o frigorífico.
- Humedad en enchufes, cajas, terrazas, baños o instalaciones exteriores.
- Cableado deteriorado por obras, perforaciones, calor o envejecimiento.
- Neutro mezclado entre circuitos protegidos por diferenciales distintos.
- Exceso de fugas acumuladas en equipos con filtros electrónicos.
- Diferencial antiguo o averiado, aunque esta causa debe comprobarse antes de sustituirlo.
Para una primera comprobación segura, se pueden desenchufar los aparatos accesibles y volver a subir el diferencial una sola vez. Si permanece conectado, conviene enchufar los equipos de uno en uno hasta identificar cuál provoca el disparo. No hay que abrir el cuadro ni manipular cables sin formación y sin verificar la ausencia de tensión.
Si el diferencial baja inmediatamente con todos los aparatos desconectados, el problema probablemente está en la instalación fija. En ese caso, seguir rearmándolo puede agravar una avería o exponer a alguien a un riesgo innecesario. La intervención debe hacerla un instalador autorizado, sobre todo en cocinas, baños, exteriores y viviendas antiguas.
Qué revisar durante una reforma eléctrica
Una reforma es el momento adecuado para dejar de pensar solo en “cambiar el cuadro” y revisar cómo queda protegida cada línea. Yo prestaría especial atención a la distribución de circuitos, porque separar correctamente cocina, climatización, lavadora, enchufes y zonas exteriores suele reducir disparos y facilita localizar fallos.
También comprobaría que el diferencial tiene una intensidad asignada compatible con el interruptor general, que todos los circuitos quedan protegidos y que la puesta a tierra está en buen estado. Un diferencial nuevo no corrige una tierra inexistente, un cable mal dimensionado o una conexión incorrecta de neutros.
La prueba del botón T
El botón “T” o “Test” genera una pequeña fuga controlada para comprobar si el mecanismo dispara. Debe realizarse de forma periódica siguiendo las indicaciones del fabricante. Si al pulsarlo no corta la corriente, el dispositivo necesita revisión o sustitución.
Durante la obra también merece la pena documentar el cuadro con etiquetas claras. Saber qué automático corresponde al termo o a los enchufes exteriores ahorra tiempo cuando aparece una avería y evita desconectar toda la vivienda sin necesidad.
La seguridad empieza por interpretar bien cada disparo
Un diferencial eléctrico es una barrera esencial frente a las fugas, pero funciona dentro de un sistema completo. La combinación correcta de diferencial, magnetotérmicos, puesta a tierra, aislamiento y cableado es mucho más importante que colocar un modelo con una cifra llamativa.
Mi criterio es sencillo: si dispara una vez, investigo qué estaba conectado; si dispara repetidamente, dejo de forzarlo; y si la instalación se reforma, pido que se comprueben también tierra, neutros y circuitos. Esa pequeña diferencia de método puede evitar una avería costosa y, sobre todo, un accidente que nunca debería llegar a producirse.
