La distribución del aire depende más del diseño que de la potencia
- Impulsión y retorno deben formar un circuito equilibrado.
- La unidad interior suele ocultarse sobre un falso techo o en un espacio técnico.
- El dimensionado depende del caudal, la presión y la longitud de los conductos.
- La zonificación permite apagar habitaciones vacías y reducir consumo.
- El sistema de climatización no siempre renueva el aire de la vivienda.
Cómo funciona el circuito completo

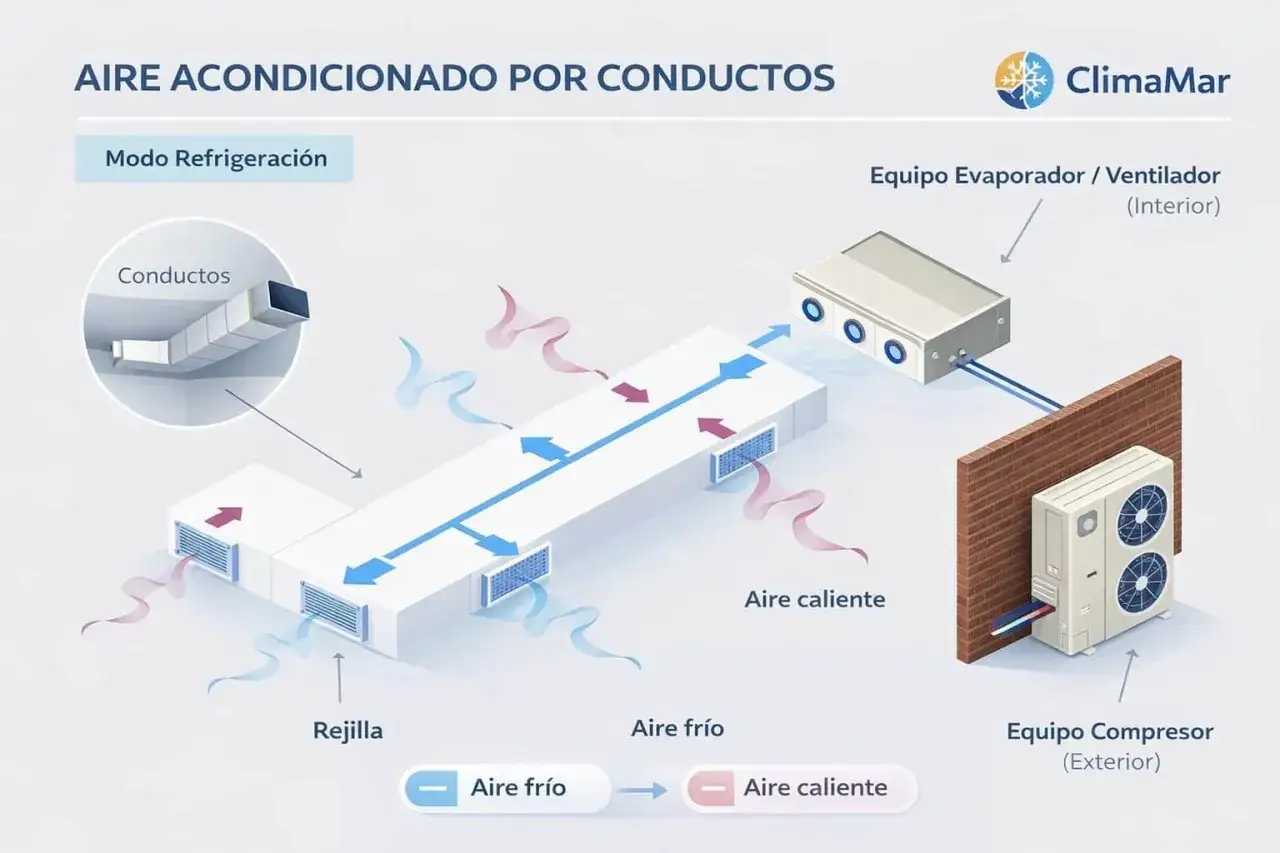

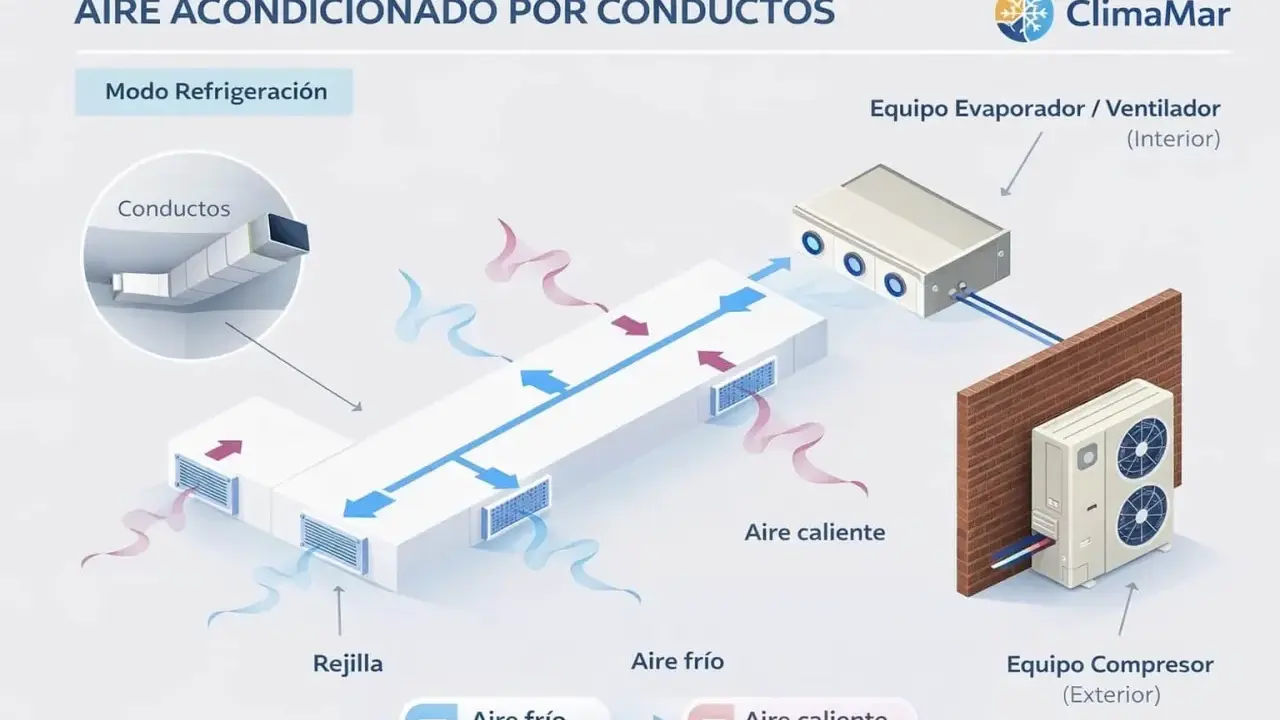

Un equipo de aire acondicionado por conductos mueve aire tratado desde una unidad interior hasta varias habitaciones. El aire vuelve después a la máquina por un segundo recorrido, donde se filtra y vuelve a enfriarse o calentarse. En una instalación bien planteada, el flujo es continuo y no depende solo de colocar muchas rejillas. Tuberías frigoríficas
┌────────────────────────────────┐
│ │
┌───────▼────────┐ ┌────────▼────────┐
│ Unidad exterior │ │ Unidad interior │
│ compresor │ │ ventilador │
└─────────────────┘ └────────┬────────┘
│
Plenum de impulsión
│
┌─────────────────┼─────────────────┐
│ │ │
Conducto salón Conducto dormitorio Conducto despacho
│ │ │
Rejilla salida Rejilla salida Rejilla salida
│ │ │
└─────────────────┴─────────────────┘
│
Aire de retorno
│
Rejilla de retorno
│
Filtro de aire
│
Unidad interiorLa unidad exterior contiene principalmente el compresor y el intercambiador situado en el exterior. La unidad interior incorpora el ventilador, el filtro y el intercambiador que modifica la temperatura del aire. Ambas se conectan mediante líneas frigoríficas, cableado eléctrico y desagüe de condensados, aunque cada modelo puede exigir una configuración distinta.
Impulsión, retorno y aire exterior
La impulsión es el aire que sale hacia las habitaciones a través de rejillas o difusores. El retorno es el aire que se recoge de la vivienda para llevarlo de nuevo a la unidad interior. La rejilla de retorno suele ser más grande y debe quedar en una zona con buena circulación, no escondida detrás de una puerta o un mueble.
Hay una confusión bastante habitual. Un equipo por conductos no implica automáticamente ventilación. Muchos sistemas recirculan el aire interior y apenas introducen aire nuevo. Si la vivienda necesita renovación de aire, habrá que prever una toma exterior, un recuperador de calor o un sistema de ventilación independiente, según el proyecto.El desagüe de condensados
Durante la refrigeración, la unidad interior produce agua de condensación. El esquema debe mostrar una tubería con pendiente suficiente hacia un desagüe, un sifón cuando sea necesario y un registro accesible. Un conducto frigorífico bien instalado no compensa un desagüe mal resuelto, porque una pendiente insuficiente puede acabar en goteos sobre el falso techo.
Qué elementos debe incluir un buen plano de instalación
Un dibujo útil no se limita a señalar dónde va la máquina. Debe permitir comprobar si el aire llegará con suficiente caudal, si se podrá reparar el equipo y si el trazado cabe realmente en la vivienda. Yo reviso siempre estos puntos antes de valorar una propuesta.
- Ubicación de la unidad interior, con espacio para filtros, conexiones y mantenimiento.
- Recorrido del conducto principal desde el plenum hasta las distintas derivaciones.
- Conductos secundarios, indicando qué estancia alimenta cada uno.
- Rejillas de impulsión, preferiblemente alejadas de la zona de retorno.
- Rejilla o rejillas de retorno, con filtro accesible para su limpieza.
- Tuberías frigoríficas y desagüe, diferenciados de la red de aire.
- Termostato y sistema de control, especialmente si hay varias zonas.
- Registros de inspección en la unidad interior, compuertas y puntos problemáticos.
También conviene señalar las dimensiones de los pasos y la altura disponible sobre el techo. En muchas reformas se reserva una cámara de entre 25 y 40 centímetros, pero esa cifra no sirve como regla universal. La máquina, el aislamiento, los cruces con electricidad y fontanería y el tamaño del conducto pueden exigir más espacio.
La posición de las rejillas importa
En refrigeración, las rejillas de impulsión suelen colocarse en techo o en la parte alta de la pared para favorecer la mezcla del aire. El retorno debe quedar en una posición que recoja el aire de la estancia sin crear un circuito corto entre entrada y salida. Si ambos elementos están demasiado juntos, parte del aire tratado vuelve directamente a la máquina y la habitación tarda más en alcanzar una temperatura uniforme.
En dormitorios pequeños, una única rejilla puede ser suficiente si el caudal está bien calculado. En salones grandes o con formas alargadas, dos puntos de impulsión suelen repartir mejor el aire. No recomiendo copiar una distribución de otra vivienda sin comprobar superficies, orientación solar, cerramientos y obstáculos interiores.
Cómo se dimensionan los conductos sin quedarse corto
El tamaño de un conducto no se decide a ojo ni solo por el diámetro de la boca de la máquina. El técnico debe partir de la carga térmica de cada estancia, traducirla a un caudal de aire y calcular las pérdidas de presión del recorrido. En ese cálculo influyen la sección, la longitud, los codos, las derivaciones, las rejillas y el aislamiento.
Como referencia de diseño, las guías técnicas de climatización suelen trabajar con velocidades que eviten pérdidas excesivas y ruidos molestos. Una velocidad cercana o inferior a 6 m/s en el conducto principal puede ser una referencia razonable en muchos casos, pero el valor final depende del tipo de edificio, del ventilador y de las exigencias acústicas.
| Parte del sistema | Qué se comprueba | Qué ocurre si está mal calculada |
|---|---|---|
| Conducto principal | Caudal total y pérdida de presión | Falta de aire en las últimas estancias |
| Derivaciones | Reparto proporcional entre habitaciones | Un dormitorio recibe demasiado aire y otro casi nada |
| Rejillas | Caudal, alcance y nivel sonoro | Corrientes molestas o zonas con temperatura desigual |
| Aislamiento | Continuidad y ausencia de puentes térmicos | Condensaciones y pérdidas de rendimiento |
Los conductos pueden ser rectangulares, circulares o flexibles aislados. Los rectangulares aprovechan mejor algunos falsos techos, mientras que los circulares suelen ofrecer un recorrido más regular. El conducto flexible resulta práctico para las conexiones finales, pero no conviene utilizarlo como sustituto de toda la red, porque los pliegues y estrangulamientos aumentan la resistencia al paso del aire.
Lee también: ¿Se puede reutilizar el agua del aire acondicionado?
El equilibrado final es tan importante como el cálculo
Incluso con un buen plano, la instalación necesita ajuste y equilibrado. El instalador debe medir o verificar que cada rejilla recibe un caudal cercano al previsto y regular compuertas si hace falta. Si una habitación enfría mucho y otra apenas nota el aire, el problema no siempre está en la máquina. Muchas veces se encuentra en una derivación mal regulada o una fuga en las uniones.
Ejemplo de distribución para una vivienda
Imaginemos una vivienda con salón, cocina independiente, dos dormitorios y un despacho. Una configuración lógica podría situar la unidad interior en el pasillo o en una zona central del falso techo. Desde ahí saldría un conducto principal y varias derivaciones cortas hacia las estancias.
- El salón puede recibir dos puntos de impulsión si tiene mucha superficie o grandes ventanales.
- La cocina necesita cuidado con olores, grasas y extracción. La climatización no debe sustituir a la campana.
- Cada dormitorio puede tener una rejilla independiente y una puerta con paso de aire suficiente.
- El despacho se beneficia de una compuerta propia si se utiliza en horarios diferentes.
- La rejilla de retorno puede estar en el pasillo, siempre que las puertas permitan que el aire circule.
Este ejemplo no permite calcular la potencia del equipo. Solo muestra cómo organizar el recorrido. Para elegir la máquina hay que estudiar orientación, aislamiento, superficie acristalada, ocupación y clima local. En España no tiene las mismas necesidades una vivienda en A Coruña que otra en Sevilla, aunque ambas tengan la misma superficie.
Si las puertas permanecen cerradas, el aire necesita una vía de transferencia hacia el pasillo. Puede ser una holgura inferior calculada, una rejilla de transferencia o un retorno específico. Encerrar una habitación sin salida para el aire de retorno suele provocar silbidos, presión y una distribución deficiente.
Cuándo merece la pena instalar zonificación
La zonificación divide la vivienda en áreas que pueden regularse de manera independiente. Se instala mediante compuertas motorizadas en los conductos, termostatos o sensores por zona y un control capaz de adaptar el funcionamiento del ventilador. En una casa donde el salón se usa de día y los dormitorios por la noche, la zonificación puede evitar climatizar espacios vacíos.
Hay que plantearla con criterio. Si se cierran casi todas las rejillas y la unidad interior sigue impulsando el mismo caudal, aumentará la presión y el ruido. El sistema debe mantener un caudal mínimo, utilizar un ventilador de velocidad variable o incorporar una solución de descarga diseñada por el fabricante.
| Configuración | Ventaja principal | Limitación |
|---|---|---|
| Una sola zona | Menor coste y control sencillo | Climatiza toda la vivienda a la vez |
| Dos zonas | Buen equilibrio entre comodidad y complejidad | Requiere compuertas y control compatible |
| Una zona por estancia | Máximo control individual | Mayor coste, regulación y mantenimiento |
En mi opinión, dos o tres zonas suelen ser más fáciles de justificar que una compuerta para cada habitación. La solución ideal depende de los horarios y de cómo se usa realmente la vivienda, no de cuántos controles se pueden añadir al presupuesto.
Errores frecuentes al interpretar o ejecutar el esquema
El primer error consiste en dibujar todos los conductos con el mismo grosor. A medida que el aire se reparte, el conducto principal puede reducir su sección. Mantenerlo grande hasta el final encarece la instalación y puede dificultar el paso por el techo, mientras que reducirlo demasiado pronto provoca pérdida de caudal en las últimas derivaciones.
Otro fallo habitual es colocar la unidad interior en un lugar sin acceso. Aunque quede oculta, debe existir una abertura suficiente para extraer filtros, revisar la bandeja de condensados y realizar reparaciones. Un falso techo perfectamente cerrado puede convertirse en una obra cara cuando llega la primera avería.
- No aislar bien las uniones y dejar fugas de aire en plenums o conexiones.
- Usar conducto flexible aplastado por cables, vigas o elementos del falso techo.
- Situar el retorno junto a una impulsión y crear un circuito corto.
- Olvidar el acceso al filtro o colocarlo en una rejilla difícil de desmontar.
- Confundir climatización con ventilación y no prever aire exterior.
- Elegir potencia por metros cuadrados sin estudiar la carga térmica.
- Cerrar varias rejillas sin comprobar el caudal mínimo de la máquina.
El aislamiento debe ser continuo y estar protegido frente a condensaciones, sobre todo cuando los conductos atraviesan zonas no climatizadas. En España, el RITE establece exigencias sobre diseño, ejecución, aislamiento, pruebas, mantenimiento y puesta en servicio de las instalaciones térmicas. La documentación del equipo y el trabajo de una empresa habilitada son parte de la instalación, no un trámite secundario.
La comprobación final que evita problemas después de la obra
Antes de cerrar el falso techo, conviene fotografiar el trazado, marcar registros y comprobar que las conexiones quedan accesibles. También pediría al instalador el plano final, las instrucciones de mantenimiento y la identificación de filtros, desagües y compuertas. Esa información ahorra tiempo cuando hay que limpiar, ampliar o reparar el sistema.
Para una vivienda normal, el mantenimiento empieza por limpiar los filtros según las indicaciones del fabricante y mantener libres las rejillas. Las instalaciones grandes tienen obligaciones adicionales de mantenimiento e inspección conforme a su potencia y uso. La limpieza profunda de conductos no debe hacerse por rutina sin diagnóstico, pero sí debe revisarse el estado higiénico cuando aparecen polvo, malos olores, humedad o una caída clara del caudal.
Un buen esquema no es el dibujo más complejo, sino el que permite que el aire avance con poca resistencia, llegue a cada estancia, pueda volver a la unidad interior y se mantenga todo accesible. Si el plano resuelve caudal, retorno, aislamiento, condensados y mantenimiento, la instalación tendrá muchas más posibilidades de ser silenciosa, eficiente y cómoda durante años.
