Una fachada puede llevar un aislamiento grueso y seguir teniendo zonas frías, filtraciones o grietas si los encuentros están mal resueltos. En este artículo explico cómo debe plantearse el detalle constructivo del SATE, desde el arranque y el zócalo hasta las ventanas, los balcones y la cubierta, con criterios prácticos para revisar un proyecto o pedir un presupuesto en España.
Los puntos que determinan si un SATE funciona de verdad
- Continuidad térmica en fachadas, jambas, dinteles y cantos de forjado.
- Arranque protegido frente a humedad, salpicaduras y golpes.
- Encuentros con ventanas resueltos con perfiles, sellados y refuerzos adecuados.
- Materiales compatibles dentro de un sistema completo con ETE o ETA.
- Juntas y remates capaces de absorber movimientos sin fisurar.
Qué debe mostrar un buen detalle constructivo SATE
Un detalle del Sistema de Aislamiento Térmico por el Exterior no es solo un dibujo con una placa aislante pegada al muro. Debe explicar cómo se conectan todos los elementos de la envolvente y qué ocurre en los puntos donde la fachada cambia de plano, encuentra una ventana o queda expuesta al agua.
La solución habitual incluye el soporte existente, el mortero adhesivo, el panel aislante, las fijaciones mecánicas, la capa base armada con malla de fibra de vidrio, la imprimación y el acabado exterior. Lo importante es que estos componentes pertenezcan a un sistema ensayado y compatible, no a una mezcla improvisada de productos de distintos fabricantes.
El plano debería indicar también el espesor del aislamiento, la posición de las placas, los perfiles de arranque y esquina, los refuerzos en huecos, las juntas de dilatación y los remates frente al agua. En una rehabilitación, yo exigiría además que se dibujen los encuentros con persianas, bajantes, barandillas, toldos y cualquier elemento que atraviese la fachada.
El Código Técnico de la Edificación obliga a comprobar el comportamiento energético y frente a la humedad mediante documentos como el DB-HE y el DB-HS. El espesor final no se debe elegir por costumbre, sino mediante el cálculo de la transmitancia, la zona climática, el soporte existente y los puentes térmicos.
Cómo resolver el arranque y el zócalo sin crear problemas
La parte inferior de la fachada recibe golpes, agua de lluvia, suciedad y, en algunos edificios, humedad ascendente. Por eso el arranque es uno de los puntos más delicados. El aislamiento no debería quedar pegado directamente al pavimento ni terminar en una zona donde el agua pueda acumularse.
La solución suele incorporar un perfil de arranque o un sistema específico de inicio, separado del suelo exterior y correctamente nivelado. Cuando existe riesgo de humedad o salpicaduras, conviene utilizar un zócalo con mayor resistencia mecánica y protección impermeable, por ejemplo con un aislamiento adecuado para esa zona y un acabado más resistente.
El DB-HS-1 toma como referencia una barrera impermeable situada al menos 15 cm por encima del nivel exterior, salvo que se adopte otra solución capaz de ofrecer la misma protección. Esa cota debe comprobarse en obra, especialmente en aceras inclinadas, patios y fachadas con terrenos próximos.
Un error frecuente consiste en colocar el perfil metálico perforando una impermeabilización horizontal. En esos casos existen perfiles, piezas de transición y soluciones de arranque que evitan dañar la barrera. La decisión depende del soporte y del fabricante, pero la regla práctica es sencilla: el zócalo debe unir aislamiento, estanqueidad y resistencia.

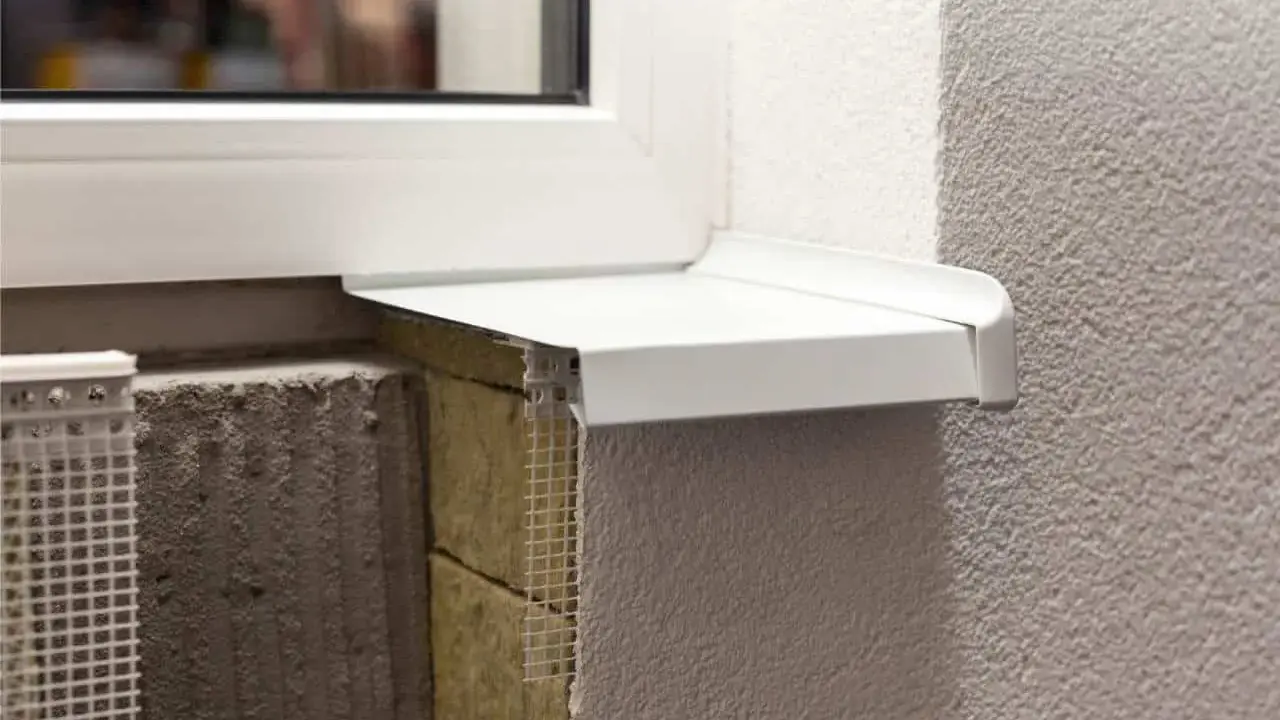

El encuentro con ventanas exige más precisión que el paño ciego
Las ventanas concentran muchos problemas del SATE porque allí coinciden varios materiales y planos. Si el aislamiento de la fachada se interrumpe en jambas, dinteles o alféizares, aparece un puente térmico que puede provocar superficies interiores frías, condensaciones y manchas alrededor del hueco.
La carpintería puede estar colocada hacia el interior, en el centro del muro o prácticamente enrasada con el plano exterior. Cada posición exige un detalle diferente. Cuando la geometría lo permite, se intenta llevar el aislamiento hasta el marco y mantener en jambas y dinteles un espesor continuo, a menudo de 2 a 3 cm como mínimo práctico en rehabilitaciones con poco espacio.
El alféizar debe evacuar el agua hacia el exterior mediante una pieza con pendiente, goterón y remates laterales. Debajo del vierteaguas conviene colocar aislamiento para no dejar una franja conductora, pero sin bloquear el recorrido del agua ni forzar la carpintería.
En las esquinas de cada hueco se colocan refuerzos diagonales de malla, normalmente con piezas aproximadas de 20 x 40 cm o según las instrucciones del sistema. Su función es repartir las tensiones y evitar fisuras que parten desde las esquinas de puertas y ventanas.
También son útiles los perfiles de conexión con ventana, que pueden incorporar una junta flexible, una malla integrada y un labio de estanqueidad. Yo no aceptaría un remate basado únicamente en una junta de silicona: el sellado ayuda, pero no sustituye la continuidad del aislamiento ni un perfil diseñado para ese encuentro.
Forjados, balcones, esquinas y cubierta necesitan detalles propios
Los cantos de forjado, pilares y frentes de balcón suelen formar bandas lineales donde el aislamiento se interrumpe. Si se cubren solo con mortero, el problema térmico permanece y pueden aparecer fisuras por el movimiento diferente entre hormigón, fábrica y revestimiento.
El aislamiento debe continuar por esos elementos siempre que sea posible, con fijaciones y refuerzos adaptados. En balcones y vuelos hay que resolver además la evacuación del agua, la impermeabilización superior y el remate inferior. Un SATE correctamente colocado en el paño, pero mal conectado al balcón, deja un puente térmico prácticamente intacto.
Esquinas y cambios de plano
Las esquinas se protegen con cantoneras de PVC, aluminio u otros perfiles compatibles, preferiblemente con malla integrada. Las tiras deben colocarse sin interrupciones mal alineadas y quedar embebidas en la capa base, no simplemente pegadas sobre el acabado.
En los cambios de plano conviene reforzar la malla y comprobar que el acabado mantiene el espesor previsto. Las aristas expuestas a golpes, como las de plantas bajas o accesos, pueden requerir una protección adicional.
Lee también: ¿La lana de roca es inflamable? Claves para elegirla bien
Juntas de dilatación y remates superiores
Una junta estructural del edificio debe mantenerse visible y funcional. Cubrirla con mortero o placas rígidas suele terminar en una fisura. El detalle debe incluir un perfil de junta capaz de acompañar el movimiento, con una solución elástica compatible con el sistema.
En aleros, cornisas, albardillas y coronaciones debe evitarse que el agua penetre detrás del aislamiento. En determinados encuentros se emplea una junta elástica de unos 5 mm, aunque la anchura final debe seguir el proyecto y las instrucciones del fabricante.
Las bajantes, tubos, luminarias, barandillas y toldos también necesitan una planificación previa. Si se instalan después de terminar la fachada y se perfora el aislamiento sin piezas adecuadas, se pierde continuidad y aumenta el riesgo de entrada de agua.
Materiales, espesores y fijaciones que suelen funcionar mejor
El material debe elegirse por el comportamiento global del edificio, no solo por su precio o por la conductividad térmica indicada en la etiqueta. En España, el EPS sigue siendo habitual en fachadas residenciales, mientras que la lana mineral gana interés cuando se busca mejorar la reacción al fuego, el comportamiento acústico o la permeabilidad al vapor.
| Material | Uso habitual | Ventaja principal | Precaución |
|---|---|---|---|
| EPS blanco o grafito | Paños generales de fachada | Buena relación entre coste, peso y aislamiento | Hay que comprobar fuego, permeabilidad y compatibilidad del sistema |
| Lana mineral | Edificios con mayores exigencias térmicas, acústicas o de fuego | Buen comportamiento frente al fuego y al ruido | Requiere más cuidado en manipulación, fijación y protección frente a humedad |
| XPS u otros aislantes de alta resistencia | Zócalos y zonas especialmente expuestas | Resistencia mecánica y menor absorción de agua | No siempre es adecuado para toda la fachada ni para cualquier acabado |
En muchas rehabilitaciones se instalan espesores de 8 a 16 cm, pero no existe un espesor universal. Un panel más grueso puede mejorar mucho la demanda energética, aunque también obliga a revisar vierteaguas, persianas, aleros, encuentros con medianeras y espacio disponible en las mochetas.
El adhesivo debe cubrir la superficie indicada por el fabricante. Como referencia práctica, algunos sistemas trabajan con una cobertura aproximada del 20 % del panel cuando se combina con fijación mecánica, pero el soporte irregular puede exigir una solución distinta. No se debe dejar una cámara continua de aire detrás de la placa.
Las espigas se seleccionan según el tipo de muro, el espesor del aislamiento, la succión del viento y la altura del edificio. No sirve elegirlas solo por longitud. Un anclaje mal dimensionado puede no alcanzar la zona resistente del soporte o quedar demasiado superficial para trabajar correctamente.
En edificios de varias plantas, la reacción al fuego y la posible necesidad de franjas o soluciones específicas deben comprobarse en el proyecto. La lana mineral puede facilitar algunos requisitos, pero la clasificación corresponde al sistema completo, no a una placa aislante considerada de forma aislada.
Del plano a la obra sin perder las prestaciones del sistema
Antes de empezar, el soporte debe estar firme, limpio, seco y razonablemente plano. Las pinturas sueltas, revocos huecos, eflorescencias y zonas con humedad activa se reparan antes de pegar el aislamiento. Si el muro tiene movimientos, grietas estructurales o filtraciones, el SATE no debe utilizarse para ocultar el problema.
- Inspeccionar el soporte y realizar pruebas de adherencia cuando existan dudas.
- Definir cotas, huecos, arranques, juntas y posición de los remates.
- Colocar perfiles y protecciones antes de cerrar los encuentros.
- Disponer las placas trabadas, sin juntas coincidentes con las esquinas de los huecos.
- Aplicar las fijaciones previstas y corregir desniveles sin dejar placas sueltas.
- Reforzar esquinas, huecos, zócalos y cambios de material antes de la capa base.
- Embebir la malla en el mortero fresco, con solapes habituales de unos 10 cm según el sistema.
- Aplicar imprimación y acabado respetando tiempos de secado, temperatura y humedad.
La malla no debe quedar apoyada directamente sobre el panel ni visible en la superficie. Tiene que quedar centrada dentro de la capa base y completamente cubierta. Tampoco conviene trabajar con lluvia, viento fuerte, sol directo o temperaturas fuera del intervalo indicado en la ficha técnica.
Para revisar una obra terminada, yo comprobaría primero la continuidad visual de los remates y después buscaría señales más reveladoras: fisuras diagonales en ventanas, zócalos manchados, goterones inexistentes, juntas tapadas y perforaciones improvisadas. Son detalles pequeños, pero suelen anticipar reparaciones caras.
Como orientación general, una rehabilitación con SATE en España puede moverse aproximadamente entre 60 y 120 €/m², incluyendo aislamiento, mano de obra, medios auxiliares y acabado, aunque el estado del soporte, la altura, los huecos y los remates pueden cambiar mucho la cifra. Los detalles singulares deben aparecer separados o claramente descritos en el presupuesto, porque ahí se concentran buena parte de los trabajos que suelen quedar ocultos.
La decisión que más protege la inversión en la fachada
Un SATE bien resuelto no se reconoce solo por el espesor de sus paneles, sino por la continuidad del aislamiento y la calidad de sus encuentros. Antes de comparar precios, pediría el sistema completo, el detalle de ventanas y zócalos, la solución de juntas, las fijaciones y la documentación técnica correspondiente.
Si el presupuesto no muestra cómo se resolverán el alféizar, el canto de forjado, la cubierta y los elementos que atraviesan la fachada, todavía está incompleto. En mi experiencia, dedicar tiempo a esos dibujos antes de empezar evita más problemas que aumentar unos centímetros el aislamiento sin revisar el resto de la envolvente.
