Esquema de instalación de fontanería para una vivienda

Una reforma puede verse perfecta por fuera y esconder una instalación de agua mal resuelta detrás de los azulejos. Un buen esquema de fontanería de una vivienda permite localizar la entrada de agua, separar agua fría y caliente, ordenar los desagües y prever llaves de corte, ventilación y mantenimiento. Aquí explico cómo interpretarlo, qué elementos debe incluir, cuánto puede costar renovarlo y qué errores conviene evitar en una obra en España.

La instalación se entiende mejor como tres recorridos

Cuando reviso un plano doméstico, no empiezo por los sanitarios, sino por el recorrido completo del agua. La instalación funciona como un sistema de ida y vuelta: el agua potable entra y se reparte, mientras que las aguas usadas salen por gravedad hacia la red de saneamiento.

Agua fría sanitaria

La red de agua fría alimenta directamente el fregadero, el lavavajillas, la lavadora, el inodoro y los puntos de agua fría de baños y terrazas. También suministra el equipo que produce el agua caliente, por lo que debe quedar previsto un trazado accesible y una llave de corte propia para poder intervenir sin dejar toda la vivienda sin servicio.

Agua caliente sanitaria

El circuito de ACS parte de un termo eléctrico, calentador, caldera, bomba de calor o sistema centralizado. Cuanto más largo sea el recorrido, más tiempo tardará en llegar el agua caliente y más agua se desperdiciará, así que mi criterio es situar el equipo cerca de los puntos que más consumen, siempre que la ventilación y las condiciones técnicas lo permitan.

Evacuación de aguas

Los desagües trabajan principalmente por pendiente y gravedad. Cada aparato debe contar con un cierre hidráulico, normalmente un sifón, que evita que los gases de la red entren en la vivienda. Los inodoros suelen conectarse mediante tuberías de mayor diámetro, mientras que lavabos y duchas utilizan conducciones más pequeñas, habitualmente de 40 o 50 mm según el diseño.

La red de evacuación también necesita ventilación para equilibrar presiones. Cuando esta falta o está mal conectada, aparecen ruidos, malos olores y el vaciado de los sifones. Es uno de esos problemas que muchos propietarios atribuyen a una tubería atascada, aunque el origen esté en la ventilación de la bajante.

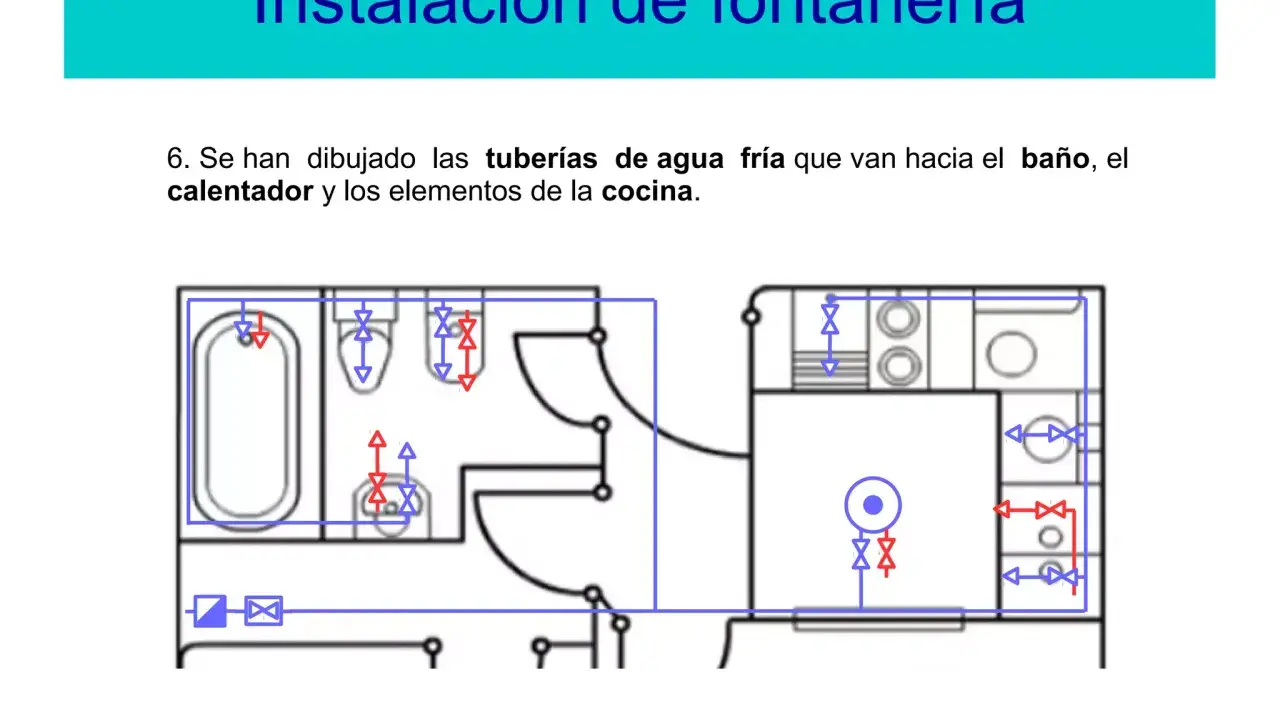

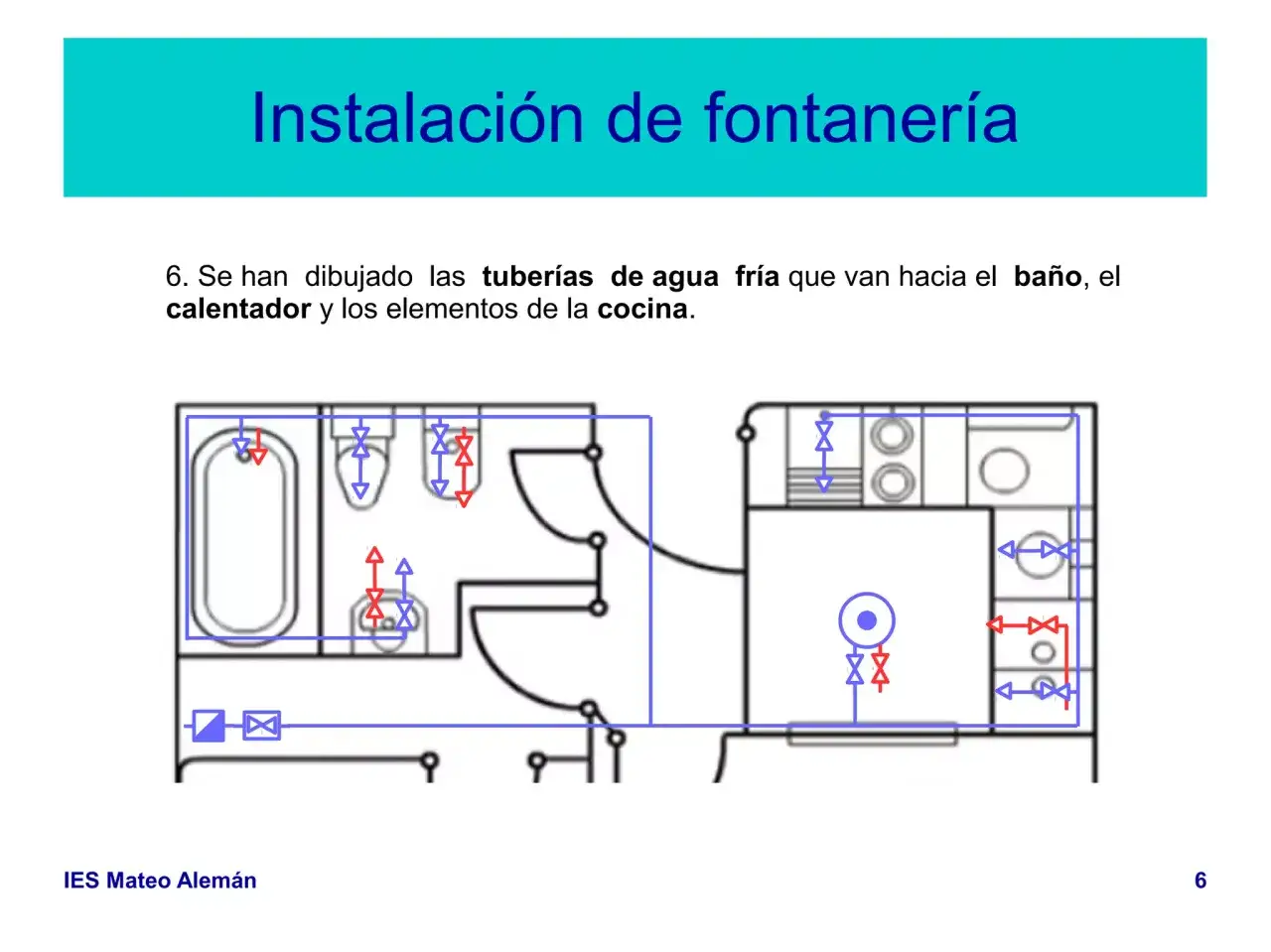

Cómo leer un plano de fontanería sin perderse en las líneas

Un plano útil no se limita a dibujar una línea desde el contador hasta el baño. Debe indicar el sentido del agua, los diámetros previstos, los puntos de consumo, las alturas y los elementos que permitirán reparar la instalación sin levantar media casa.

1. Localiza la entrada. Identifica la acometida, el contador, la llave general y el punto donde comienza la instalación particular.
2. Marca los cuartos húmedos. Cocina, baños, lavadero y terraza suelen concentrar la mayoría de las tuberías.
3. Dibuja el agua fría y la caliente por separado. Usar el mismo color o la misma línea para ambas redes genera errores durante la obra.
4. Traza los desagües hacia la bajante. Comprueba que exista espacio para mantener la pendiente y que los recorridos no atraviesen elementos estructurales.
5. Añade llaves y registros. Cada aparato importante debería poder aislarse de manera independiente.
6. Comprueba alturas y accesibilidad. No basta con saber dónde pasa una tubería; hay que saber si quedará bajo el suelo, dentro de un tabique o en un falso techo registrable.

En una vivienda pequeña, agrupar cocina y baño en una misma zona suele reducir metros de tubería, pérdidas de carga y tiempo de espera del ACS. Cambiar la cocina al extremo opuesto de la casa puede ser perfectamente posible, pero normalmente implica más rozas, más pendiente de desagüe y un presupuesto mayor.

La escala también importa. Un plano de distribución sirve para entender la vivienda, pero no sustituye al cálculo de caudales, simultaneidad, presión y diámetros. El Código Técnico de la Edificación establece, entre otros criterios, una presión mínima de 100 kPa para grifos comunes, 150 kPa para calentadores y fluxores, y un máximo de 500 kPa en los puntos de consumo.

Qué elementos no deberían faltar en una vivienda española

La siguiente tabla resume los componentes que conviene buscar en un plano o exigir en el presupuesto. Algunos pueden variar según se trate de un piso, un chalet o una instalación comunitaria, pero su función es siempre similar.

También hay que distinguir entre una llave de escuadra, que corta un aparato concreto, y una llave de paso general, que interrumpe toda la vivienda. He visto reformas en las que se instalaron sanitarios nuevos, pero se conservaron llaves antiguas bloqueadas por cal. El resultado es incómodo y caro: ante una fuga, hay que cerrar el agua del edificio o desmontar un acabado.

En los tramos de agua caliente, el aislamiento reduce pérdidas de temperatura y evita condensaciones. Si la distancia hasta el punto más alejado es considerable, el diseño puede necesitar una red de retorno de ACS; el DB HS 4 contempla esta solución cuando la ida alcanza o supera los 15 metros en los supuestos aplicables.

Qué cambia según el tipo de vivienda y el sistema de agua caliente

No existe un único modelo válido para todas las casas. El plano de un piso entre medianeras tiene limitaciones distintas a las de una vivienda unifamiliar, y un termo individual se comporta de otra manera que una producción centralizada.

En edificios existentes, el mayor límite suele estar en la bajante. Mover un lavabo unos metros es sencillo; desplazar un inodoro o crear un baño donde no lo había puede exigir una pendiente, ventilación o cota que el edificio no permite. Antes de dibujar una nueva distribución, yo comprobaría la posición real de la bajante, no solo la que aparece en un plano antiguo.

Cómo planificar una reforma y calcular un presupuesto razonable

La sustitución de tuberías tiene más sentido cuando ya se van a levantar suelos, alicatados o falsos techos. Abrir una roza, cambiar la instalación y volver a cerrar por separado suele costar más que coordinar los trabajos dentro de la misma reforma.

Lee también: Tabiques de pladur - cómo elegirlos, instalarlos y cuánto cuestan

Orden de trabajo recomendado

1. Levantamiento de la instalación existente y localización de bajantes.
2. Definición de sanitarios, muebles, electrodomésticos y equipo de ACS.
3. Diseño del plano con agua fría, caliente, desagües, ventilación y llaves.
4. Instalación de tuberías y soportes, respetando separaciones y protección frente a golpes o condensación.
5. Prueba de presión y estanqueidad antes de tapar.
6. Colocación de sanitarios, griferías y conexiones finales.
7. Fotografías de los recorridos antes de cerrar paredes y suelos.

Como orientación para presupuestos actuales, la parte de fontanería de un baño completo suele rondar entre 800 y 1.800 euros. Una actuación conjunta en cocina y baño puede moverse aproximadamente entre 1.800 y 3.000 euros, mientras que una vivienda completa puede superar los 4.000 euros si incluye varios baños, cambio de bajantes, desagües, albañilería y retirada de materiales.

Son rangos orientativos, no tarifas cerradas. La ciudad, el acceso a la obra, el material elegido, la longitud de los recorridos y la necesidad de picar suelos pueden cambiar mucho el resultado. Un presupuesto serio debe separar tuberías, mano de obra, pruebas, albañilería, sanitarios, grifería e impuestos, porque mezclarlo todo dificulta comparar ofertas.

El material también influye. Las tuberías multicapa y plásticas suelen facilitar el montaje y reducir problemas de corrosión, mientras que el cobre sigue teniendo aplicaciones concretas y una larga tradición. Más que elegir por moda, importa que el sistema sea compatible, esté bien instalado y tenga uniones accesibles donde sea razonable.

Errores habituales que terminan encareciendo la obra

Muchos fallos no aparecen el día de la instalación, sino meses después, cuando ya se han colocado los revestimientos. Estos son los que más problemas generan en una reforma doméstica.

• Eliminar llaves de corte para ahorrar unos pocos euros y perder la posibilidad de aislar cada aparato.
• Colocar desagües sin suficiente pendiente, provocando atascos y acumulación de residuos.
• Conectar varios aparatos a un sifón común mal dimensionado, con malos olores o ruidos.
• Dejar tuberías de ACS sin aislamiento, aumentando el tiempo de espera y el consumo energético.
• Ocultar uniones, filtros o válvulas detrás de un acabado sin registro.
• Reducir el diámetro de una bajante para encajarla en un tabique.
• No probar la instalación antes de alicatar o pavimentar.
• Confiar en un plano antiguo sin comprobar modificaciones realizadas por propietarios anteriores.

El error más caro suele ser cerrar demasiado pronto. Una prueba de presión puede detectar una unión defectuosa antes de que cause daños, pero no sirve de nada si se realiza después de colocar el suelo. Yo pediría que el instalador deje constancia de la prueba y entregue fotografías de los recorridos, especialmente en viviendas con tuberías empotradas.

Deja el plano preparado para el próximo propietario

Al terminar la obra, guarda una copia del plano con medidas tomadas desde paredes, esquinas y puertas. Añade la ubicación de las llaves, el diámetro aproximado de los tramos, la marca de las tuberías y cualquier cambio respecto al diseño inicial.

• Etiqueta la llave general y las llaves de cada zona.
• Conserva las fichas técnicas del termo, calentador o sistema de aerotermia.
• Anota dónde están los registros, sifones desmontables y arquetas.
• Fotografía las paredes abiertas antes de cubrirlas.
• Programa la revisión de juntas, latiguillos y válvulas al menos una vez al año.

Un buen esquema de fontanería no es solo un dibujo para el instalador. Es el mapa que permite reformar con criterio, detectar una fuga sin romper innecesariamente y mantener la vivienda durante años. Cuando el plano refleja el recorrido real y cada componente queda accesible, la instalación deja de ser una parte invisible de la obra y se convierte en una inversión mucho más segura.
