Cuando una piscina pierde temperatura, la bomba de calor puede alargar mucho la temporada de baño, pero solo si el agua circula por el lugar correcto y el equipo recibe el caudal que necesita. En este artículo explico el esquema de instalación de una bomba de calor para piscina, cómo colocar el bypass, dónde situar la unidad, qué protecciones eléctricas hacen falta y qué errores suelen arruinar el rendimiento.
La instalación funciona cuando el agua, el aire y la electricidad están bien equilibrados
- Orden hidráulico: piscina, bomba de filtración, filtro, bomba de calor, tratamiento y retorno.
- Bypass de tres válvulas: permite regular el caudal y aislar el equipo para mantenimiento.
- Ubicación: exterior, sobre una base firme, con aire libre alrededor y evacuación del condensado.
- Caudal: debe coincidir con el intervalo indicado por el fabricante, no con una cifra genérica.
- Seguridad eléctrica: línea protegida, toma de tierra y diferencial de hasta 30 mA cuando corresponda.
El recorrido correcto del agua en el circuito

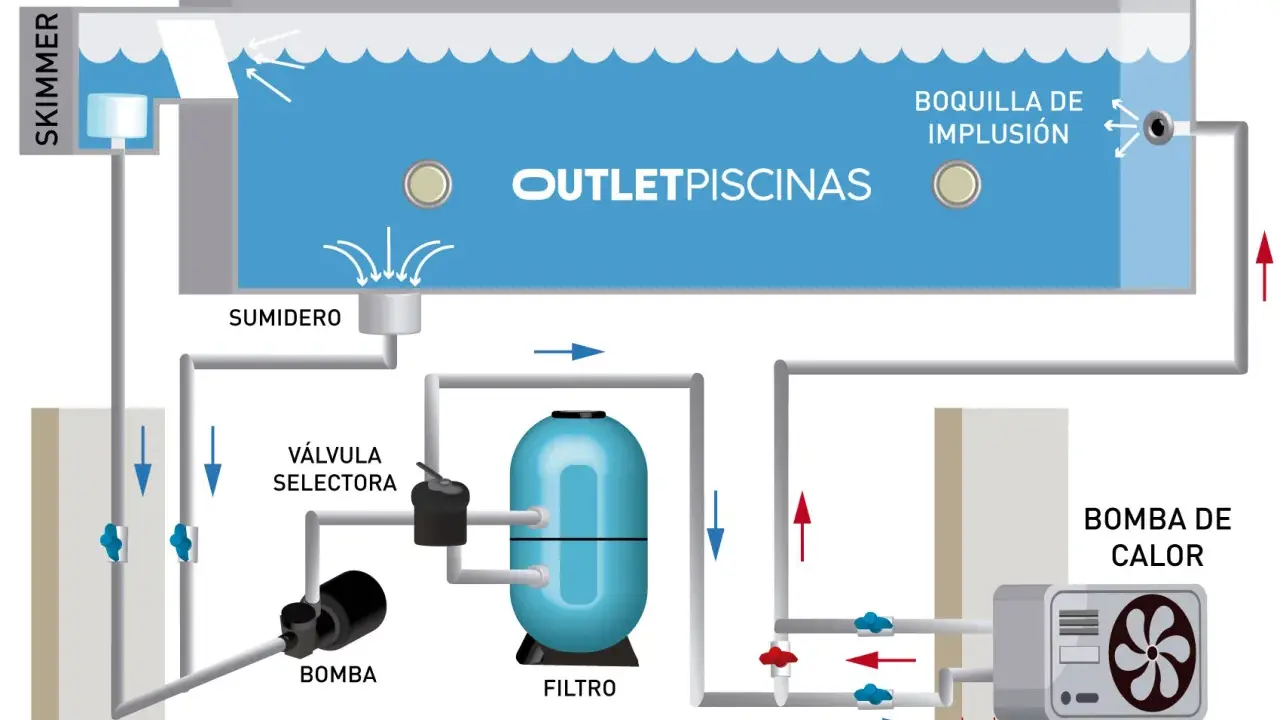

La conexión más habitual parte de la piscina y sigue este recorrido: skimmers y sumidero, bomba de filtración, filtro, bypass de la bomba de calor, equipo de tratamiento y boquillas de retorno. La bomba térmica aprovecha el agua ya filtrada y devuelve algunos grados más antes de que regrese al vaso.

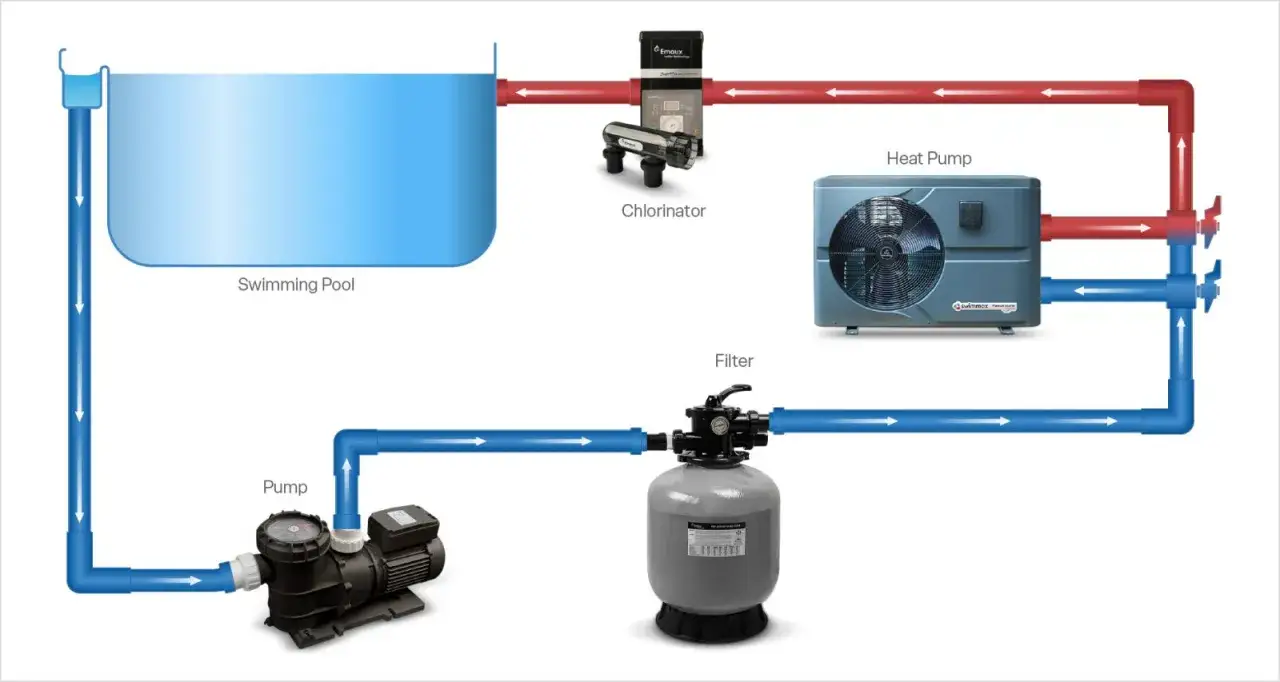

El esquema puede representarse de forma sencilla así:
Piscina → bomba de filtración → filtro → entrada de la bomba de calor → salida de la bomba de calor → clorador o dosificación → piscina
La bomba de calor se coloca normalmente después del filtro porque las hojas, la arena o la suciedad pueden dañar el intercambiador. Si hay clorador salino, dosificador de cloro o sistema de electrólisis, yo suelo situar la bomba de calor antes del equipo que añade productos químicos, siempre respetando el manual del modelo concreto y las válvulas antirretorno necesarias.
Qué función cumple cada elemento
- Bomba de filtración: mueve el agua por todo el circuito.
- Filtro: retiene partículas antes de que lleguen al intercambiador.
- Bypass: divide y regula el caudal que pasa por la bomba de calor.
- Intercambiador: transfiere al agua el calor captado del aire exterior.
- Clorador o dosificador: trata el agua después de su calentamiento.
- Boquillas de retorno: devuelven el agua templada a la piscina.
Las conexiones suelen ser de PVC de presión y muchos equipos domésticos utilizan uniones de 50 mm, aunque no conviene comprar piezas solo por esa medida. Hay que comprobar el diámetro, el tipo de rosca y el caudal de la máquina antes de montar el circuito.
Cómo instalar el bypass sin perder caudal
El bypass está formado por un tramo principal que rodea la bomba de calor y una derivación que la atraviesa. Lleva habitualmente tres válvulas: una en la entrada del equipo, otra en la salida y una tercera en el conducto que permite desviar el agua.
Su utilidad va mucho más allá de facilitar el mantenimiento. También permite reducir el caudal si la bomba de filtración mueve demasiada agua, aislar el aparato durante una avería y mantener la depuración aunque la unidad térmica esté apagada.
| Situación | Configuración orientativa | Resultado |
|---|---|---|
| Calentamiento normal | Derivación parcialmente cerrada y paso por la bomba abierto | El agua atraviesa el intercambiador con el caudal adecuado |
| Filtración sin calefacción | Paso hacia la bomba cerrado y derivación abierta | La depuradora funciona sin hacer pasar agua por el equipo |
| Mantenimiento | Entrada y salida cerradas, derivación abierta | La bomba queda aislada del circuito |
El ajuste final no se hace “a ojo” si el equipo incorpora un controlador de flujo o indica un caudal mínimo y máximo. Yo recomiendo arrancar con la circulación abierta, revisar la lectura del fabricante y ajustar poco a poco la válvula del bypass. Un caudal incorrecto puede provocar errores de flujo, bajo rendimiento o paradas repetidas.
También conviene colocar las válvulas en un punto accesible. Un bypass escondido detrás del filtro puede parecer ordenado al principio, pero se convierte en un problema cada vez que hay que limpiar, vaciar o reparar la instalación.
Dónde colocar la bomba de calor para que rinda de verdad
La unidad debe instalarse en el exterior o en un espacio completamente abierto. No funciona bien dentro de un cuarto cerrado porque necesita captar grandes cantidades de aire y expulsa aire más frío. En una caseta de depuración pequeña, el equipo puede recircular su propio aire y perder buena parte de su capacidad.
La base tiene que ser nivelada, rígida y resistente a la humedad. Una bancada de hormigón o unos soportes antivibración suelen ser una solución sencilla. No aconsejo apoyar la máquina directamente sobre tierra, grava suelta o una tapa ligera del cuarto técnico.
Lee también: Cómo colocar los tubos de una chimenea para que tire bien
Distancias y salida del aire
Cada fabricante fija sus propias separaciones, pero como referencia práctica conviene dejar alrededor de 50 cm libres en las zonas de aspiración y bastante más espacio delante del ventilador. Nunca hay que dirigir el aire expulsado hacia una pared cercana, una ventana o una zona donde se reúna la familia.
Durante el funcionamiento aparecerá agua bajo la unidad. No es una fuga: normalmente se trata de condensación producida al enfriar el aire húmedo. Aun así, hay que prever un desagüe o una superficie drenante para que no se forme un charco junto a la cimentación.
La distancia hasta la piscina también influye. Cuanto más largos sean los tubos, mayores serán las pérdidas de carga y el tiempo necesario para renovar el agua caliente. Si no queda otra que alejar el equipo, recomiendo aislar las tuberías de ida y retorno y revisar que la bomba de filtración pueda vencer esa resistencia.
Cómo calcular la potencia y el caudal necesarios
El volumen de la piscina es el primer dato, pero no el único. Una piscina de 30 m³ en la costa mediterránea, con cubierta y uso entre primavera y otoño, puede necesitar una potencia muy distinta de otra igual situada en el interior, sin cubierta y expuesta al viento.
| Volumen aproximado | Rango orientativo de potencia | Condiciones que pueden cambiar el cálculo |
|---|---|---|
| 20 a 30 m³ | 5 a 8 kW | Clima templado, cubierta y temporada moderada |
| 30 a 50 m³ | 8 a 12 kW | Más viento, noches frías o uso prolongado |
| 50 a 80 m³ | 12 a 18 kW | Mayor superficie, pérdidas elevadas o calentamiento rápido |
Estos valores sirven para orientarse, no para cerrar una compra. La potencia anunciada depende de la temperatura del aire y del agua, por lo que una máquina que ofrece 12 kW en condiciones favorables puede entregar menos cuando llega el frío. Para mí, la cubierta térmica suele ser una inversión más rentable que sobredimensionar sin criterio, porque reduce la evaporación y evita que el calor escape durante la noche.
El caudal debe consultarse en la ficha técnica. Por ejemplo, un modelo puede necesitar entre 3 y 5 m³/h, mientras otro de mayor potencia exige más. La bomba de filtración debe cubrir ese intervalo teniendo en cuenta codos, longitud de tubería, filtro y altura, no solo el caudal nominal que aparece en su etiqueta.
Qué revisar en la conexión eléctrica
La parte hidráulica puede parecer sencilla, pero la alimentación eléctrica está en una zona especialmente sensible por la presencia de agua. La bomba de calor debe disponer de circuito adecuado, protección magnetotérmica, diferencial y puesta a tierra, dimensionados según la potencia y las características del modelo.
En España, el Reglamento Electrotécnico para Baja Tensión contempla requisitos específicos para piscinas y locales húmedos. La protección diferencial de alta sensibilidad, normalmente de hasta 30 mA cuando corresponde, debe integrarse en una instalación correctamente ejecutada. El tipo de diferencial, la sección del cable y la protección contra sobretensiones no se deben elegir por intuición.
Yo no conectaría este equipo mediante un alargador ni compartiría una toma doméstica con la depuradora si el fabricante pide una línea independiente. La instalación debe quedar protegida frente a salpicaduras, con canalizaciones apropiadas para exterior y una caja accesible para cortar la alimentación durante el mantenimiento.
La conexión y las comprobaciones finales deben hacerlas un instalador autorizado o un electricista cualificado. Además de la seguridad, una mala sección de cable puede producir caída de tensión, calentamiento y disparos del diferencial cuando arranca el compresor.
La puesta en marcha paso a paso
Antes de encender la calefacción, conviene llenar el circuito, abrir las válvulas correctas y purgar el aire atrapado. El filtro debe estar limpio y la bomba de circulación tiene que funcionar con estabilidad; si el agua llega con burbujas o el manómetro sube demasiado, primero hay que resolver ese problema.
- Comprobar que las uniones no pierden agua.
- Abrir la entrada y la salida de la bomba de calor.
- Ajustar el bypass al caudal indicado por el fabricante.
- Encender la filtración y esperar a que el flujo sea estable.
- Conectar la bomba de calor y seleccionar una temperatura razonable.
- Verificar que el agua de retorno aumenta gradualmente de temperatura.
No hay que esperar que el agua suba varios grados en pocos minutos. Una bomba de calor trabaja de forma progresiva y consume menos cuando mantiene la temperatura que cuando intenta recuperar una piscina fría de golpe. Para reducir el gasto, yo programaría la filtración durante las horas de mayor temperatura exterior y cubriría el vaso cuando no se utilice.
Errores que más se repiten en estas instalaciones
- Instalar la bomba antes del filtro: la suciedad llega directamente al intercambiador.
- Eliminar el bypass: se pierde capacidad de regulación y resulta más difícil aislar el equipo.
- Encerrar la unidad: el ventilador no puede renovar el aire y cae el rendimiento.
- Ignorar el caudal mínimo: el detector de flujo puede detener el compresor.
- Situar el clorador antes de la bomba: aumenta la exposición del intercambiador a productos concentrados.
- Dejar el filtro sucio: baja el caudal y aumenta el esfuerzo de la bomba de filtración.
- No cubrir la piscina: la evaporación se convierte en la principal pérdida de calor.
El coste orientativo de una instalación sencilla en España puede rondar 500 a 1.200 euros entre materiales y mano de obra. Un bypass básico puede sumar unos 80 a 200 euros, mientras que adaptar la línea eléctrica, alargar tuberías o abrir una zanja puede elevar bastante la factura. La potencia del equipo queda fuera de esa estimación y suele ser la partida más importante.
Mi recomendación final es pedir un presupuesto que detalle el diámetro de las tuberías, las válvulas, las protecciones eléctricas, la base, el desagüe de condensados y la puesta en marcha. Un dibujo con flechas no sustituye una instalación bien dimensionada, pero sí permite detectar enseguida si alguien ha colocado el equipo en el orden equivocado o ha olvidado el bypass.
