Cuando un radiador calienta poco, gotea o hace ruido, el problema no siempre está en la caldera. Conocer las partes de un radiador de agua permite identificar qué función cumple cada pieza, entender por dónde circula el agua y saber cuándo basta con purgar o regular una válvula y cuándo hace falta un profesional.
Las piezas que explican cómo calienta y cuándo falla un radiador
- Cuerpo emisor: transforma el calor del agua en calor para la estancia.
- Válvula de entrada: regula el caudal de agua caliente que llega al radiador.
- Detentor: controla la salida y permite equilibrar la instalación.
- Purgador: expulsa el aire acumulado en la parte superior.
- Tapones, juntas y soportes: garantizan el cierre, la estanqueidad y la fijación.
El cuerpo del radiador es mucho más que una carcasa
La pieza principal es el cuerpo emisor, por cuyo interior circula el agua caliente. Su misión consiste en ceder ese calor al metal y después al aire de la habitación mediante radiación y convección. Por eso un radiador con más superficie de intercambio suele entregar más calor, aunque el resultado también depende de su tamaño, temperatura de trabajo y aislamiento de la vivienda.
En los modelos de aluminio o hierro fundido, el cuerpo está formado por elementos o módulos verticales unidos entre sí. En los radiadores de panel de acero, lo habitual es encontrar uno o varios paneles con canales interiores y aletas metálicas que aumentan la superficie de contacto con el aire.
| Elemento | Qué hace | Qué ocurre si está deteriorado |
|---|---|---|
| Panel o elementos | Reciben el calor del agua y lo transmiten a la estancia. | Puede haber corrosión, deformaciones o pérdida de rendimiento. |
| Colectores interiores | Distribuyen el agua por los canales del radiador. | El calentamiento puede ser irregular. |
| Aletas o convectores | Aumentan la superficie que calienta el aire. | El aparato puede tardar más en calentar. |
| Roscas laterales | Permiten instalar válvulas, tapones y purgadores. | Pueden aparecer fugas si la unión pierde estanqueidad. |
Yo no cubriría el radiador con muebles, ropa o paneles decorativos cerrados. Aunque el agua esté a la temperatura correcta, el aire caliente necesita subir y circular; bloquearlo reduce la sensación térmica y puede hacer que el sistema trabaje durante más tiempo.
Las conexiones que controlan la entrada y la salida del agua
Un radiador suele tener varias conexiones roscadas. En muchos modelos se utilizan cuatro orificios, aunque la disposición cambia según el fabricante y el tipo de instalación. En ellos se colocan las piezas que permiten alimentar, regular, vaciar y purgar el emisor.
La válvula de entrada

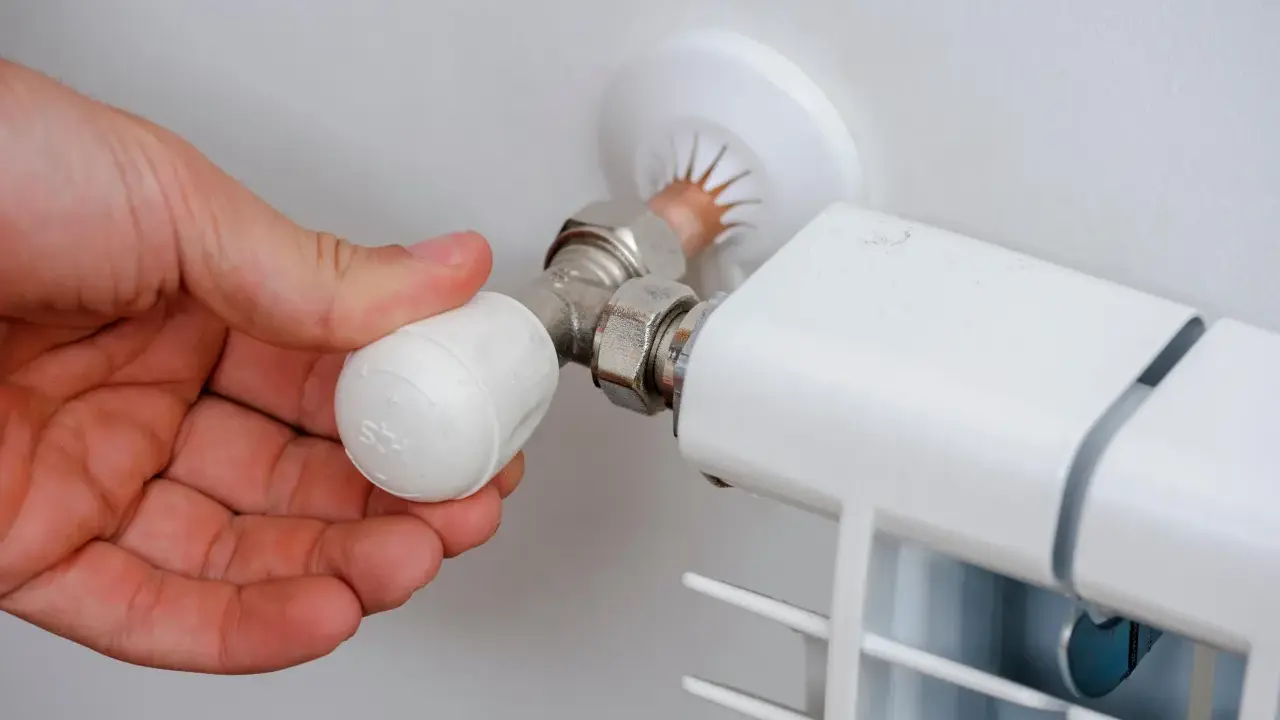

La válvula, también llamada llave de paso o llave de regulación, se instala en el lado por el que entra el agua caliente. En una versión manual se abre o se cierra girando el mando. En una válvula termostática, el cabezal detecta la temperatura ambiente y limita automáticamente el caudal cuando la habitación alcanza el nivel seleccionado.
La numeración del cabezal no equivale siempre a una temperatura exacta, porque depende de la marca, la posición del radiador y la temperatura de la estancia. Aun así, permite mantener una habitación más estable y evitar que el radiador funcione a máxima potencia sin necesidad.
El detentor
El detentor se encuentra normalmente en la salida, en la parte inferior y en el extremo opuesto a la válvula. Su función es regular el caudal de retorno y aislar el radiador si hay que desmontarlo. No está pensado para utilizarse como mando diario, sino para ajustar el equilibrio hidráulico de la instalación.
Si algunos radiadores calientan mucho y otros apenas lo hacen, el problema puede estar en un detentor mal regulado. Abrirlos todos por completo no siempre mejora el sistema. En una instalación equilibrada, cada emisor recibe el caudal que necesita según su distancia a la caldera y la potencia que debe aportar.
El purgador
El purgador se coloca en la zona superior del radiador y sirve para expulsar el aire atrapado. Cuando se oye un gorgoteo o la parte alta está fría mientras la inferior calienta, suele ser la primera pieza que conviene revisar.
Al purgar, el aire sale antes que el agua. Hay que cerrar la calefacción, proteger la pared y abrir el tornillo poco a poco con una llave adecuada. Después conviene comprobar la presión de la instalación, porque al eliminar aire puede ser necesario reajustarla según las indicaciones del fabricante de la caldera.
Lee también: Cómo limpiar una chimenea de hierro por fuera sin dañarla
Tapones, juntas y adaptadores
Los tapones ciegos cierran las conexiones que no se utilizan. Las juntas garantizan la estanqueidad entre las piezas roscadas y los adaptadores permiten conectar tuberías de distintos diámetros o sistemas. Una unión que pierde agua no se soluciona siempre apretando más, ya que una junta deformada o una rosca dañada seguirá filtrando.
Cómo se mueve el agua dentro del circuito
La caldera o la bomba de calor eleva la temperatura del agua y la impulsa por la tubería de ida. El agua entra en el radiador a través de la válvula, recorre sus canales internos y cede energía al metal. Después vuelve más fría por la conexión de retorno hacia el generador.
En un sistema bitubo, cada radiador recibe el agua desde una tubería de ida y la devuelve por otra de retorno. Es una configuración habitual porque facilita la regulación individual. En un sistema monotubo, varios emisores están conectados en un circuito común y el reparto del caudal puede ser más sensible a una mala regulación.
| Configuración | Ventaja principal | Precaución |
|---|---|---|
| Bitubo | Regulación más independiente de cada radiador. | Hay que ajustar correctamente válvula y detentor. |
| Monotubo | Puede simplificar el recorrido de las tuberías. | Un ajuste incorrecto puede afectar a varios emisores. |
La posición también importa. La entrada puede estar arriba o abajo según el diseño, pero no conviene cambiar las conexiones sin comprobar las instrucciones del modelo. Una instalación invertida puede provocar calentamiento desigual, ruidos y menor rendimiento.
Qué pieza revisar según el síntoma
Antes de pensar en sustituir todo el radiador, yo localizaría el síntoma. Una comprobación visual sencilla suele separar un problema de regulación de una avería del cuerpo metálico.
- Parte superior fría y parte inferior caliente: suele indicar aire acumulado. Hay que purgar y revisar después la presión del circuito.
- Parte inferior fría y parte superior caliente: puede haber lodos o suciedad acumulada, especialmente en instalaciones antiguas.
- Todo el radiador frío: comprueba que la válvula y el detentor estén abiertos y que la caldera esté funcionando correctamente.
- Un extremo caliente y otro frío: puede existir un caudal insuficiente, una válvula bloqueada o un problema de equilibrado.
- Goteo en una unión: revisa junta, rosca, purgador, tapón o válvula. No conviene ignorarlo, aunque la fuga parezca pequeña.
- Golpes o silbidos: pueden relacionarse con aire, presión, velocidad de la bomba o una válvula parcialmente cerrada.
Una válvula termostática que lleva meses sin moverse puede quedarse bloqueada. Al retirar el cabezal aparece un pequeño vástago metálico que debe desplazarse con suavidad, pero no recomiendo forzarlo con alicates. Una pieza doblada puede convertir una incidencia menor en una fuga.
Qué se puede mantener y cuándo conviene llamar a un profesional
El mantenimiento básico incluye quitar el polvo de las aletas, purgar cuando sea necesario y comprobar que no existan manchas de humedad. También ayuda mantener despejada la zona frontal y dejar unos centímetros de separación respecto a cortinas o muebles para favorecer la circulación del aire.
Purgar es una tarea sencilla, pero hay que hacerla con la calefacción apagada y el radiador frío o templado. Nunca abriría una conexión del circuito mientras está caliente o presurizada. El agua puede causar quemaduras y una pérdida repentina puede dañar el suelo, la pared o elementos eléctricos cercanos.
La sustitución de una válvula, un detentor o un purgador exige cerrar correctamente ambos lados del radiador y vaciar solo el tramo necesario. Si el radiador no se puede aislar, hay corrosión visible, la rosca está dañada o la fuga procede del propio cuerpo, es más seguro contar con un instalador.
También merece la pena valorar el cambio cuando el aparato tiene corrosión interna, pierde agua de forma repetida o se queda pequeño después de mejorar el aislamiento de la vivienda. Cambiarlo por uno más grande no garantiza una habitación más confortable si la instalación, la regulación o el aislamiento siguen siendo deficientes.
La revisión que más alarga la vida del radiador
Para entender el conjunto, basta con recordar este recorrido: la válvula deja entrar el agua, el cuerpo transmite el calor, el detentor regula la salida y el purgador elimina el aire. Tapones, juntas y soportes completan el montaje y evitan pérdidas.
Cuando un radiador funciona mal, revisar esas piezas en ese orden suele ser más útil que tocar la caldera sin diagnóstico. Una purga correcta, un detentor equilibrado y una válvula que responda pueden recuperar buena parte del rendimiento sin cambiar el emisor completo.
La excepción aparece cuando hay corrosión, fugas persistentes o daños en las roscas. En esos casos, la reparación puntual puede ser solo temporal y conviene comparar el coste del recambio con el de seguir manteniendo un radiador que ya ha llegado al final de su vida útil.
