Cuando una caldera de condensación se cambia de ubicación o se sustituye por un modelo nuevo, la salida de humos suele convertirse en el punto más delicado de la instalación. La normativa española distingue entre edificios nuevos, viviendas existentes, fachadas, patios y cubiertas, y también fija distancias concretas frente a ventanas, balcones y zonas de paso. En las siguientes líneas explico qué exige la regulación, cuándo puede utilizarse una salida directa a fachada y qué debe comprobarse antes de poner la caldera en servicio.
Las reglas que determinan si una salida de humos es legal
- La cubierta es la regla general en edificios de nueva construcción y en muchas reformas.
- La salida por fachada puede admitirse para calderas de gas estancas de hasta 70 kW en casos concretos.
- Debe respetarse una distancia mínima de 40 cm respecto a ventanas practicables y rejillas, salvo determinadas salidas situadas por encima.
- El conducto debe ser el previsto por el fabricante, quedar estanco y soportar la acción del condensado.
- Además de la normativa estatal, pueden aplicarse ordenanzas municipales y reglas de la comunidad de propietarios.
Qué normativa regula la salida de humos de una caldera de condensación
La referencia principal es el RITE, aprobado por el Real Decreto 1027/2007, junto con el Reglamento técnico de distribución y utilización de combustibles gaseosos del Real Decreto 919/2006. En instalaciones de gas también resulta especialmente relevante la norma UNE 60670-6, además de las instrucciones del fabricante y las exigencias de cada comunidad autónoma.

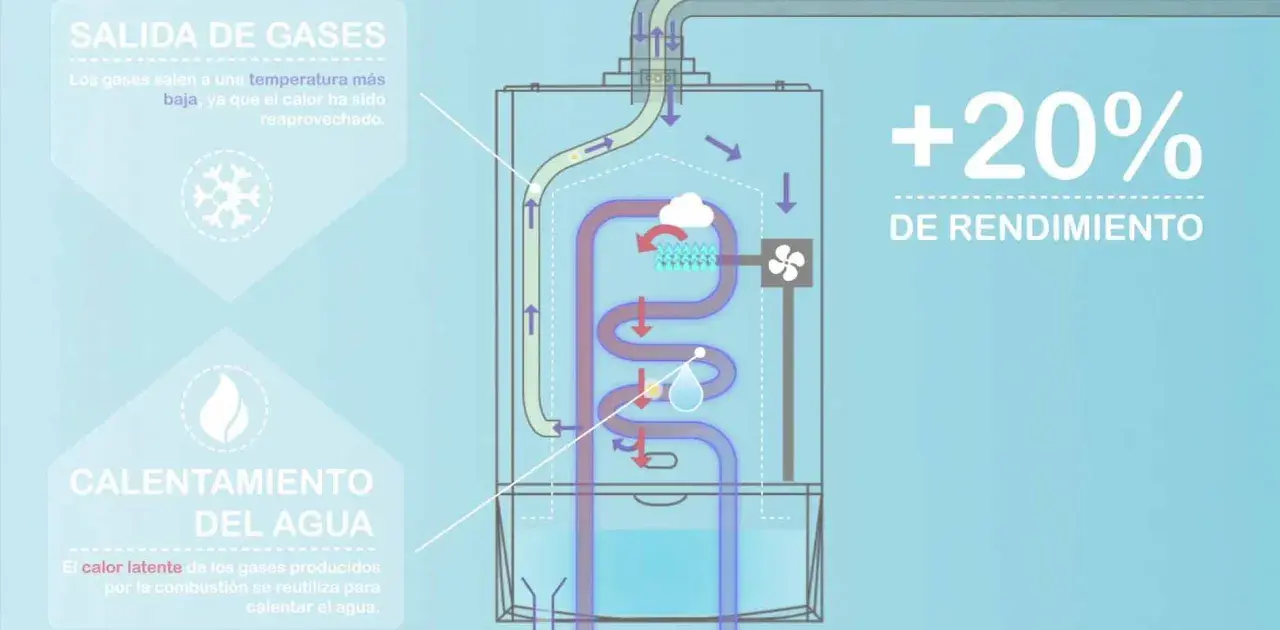

La expresión “salida de humos” se utiliza habitualmente, aunque técnicamente se trata de evacuar los productos de la combustión. En una caldera de condensación el conducto trabaja con temperaturas más bajas y puede generarse agua ácida, por lo que no sirve cualquier tubo antiguo ni cualquier unión improvisada.
Yo no consideraría suficiente que el tubo “encaje” en el hueco existente. La sección, la longitud máxima, el número de codos, la pendiente y el material deben ser compatibles con el modelo concreto de caldera. Si se aprovecha un conducto anterior, el instalador debe comprobar que es adecuado y conforme con la reglamentación vigente.
Cuándo debe salir por la cubierta y cuándo puede ir por fachada
En edificios de nueva construcción, la regla general es que la evacuación se realice por la cubierta. El mismo criterio se aplica normalmente cuando se reforma una instalación existente y no hay un conducto de cubierta válido para el nuevo generador.
La salida directa por fachada o patio de ventilación es una excepción. Para una caldera de gas, puede admitirse cuando se trata de un aparato estanco de potencia útil nominal igual o inferior a 70 kW, pero siempre dentro de los supuestos permitidos por el RITE.
| Situación | Solución habitual o permitida |
|---|---|
| Vivienda unifamiliar | Puede permitirse la salida directa al exterior, respetando distancias, fabricante y normativa local. |
| Edificio nuevo con instalación individual | La evacuación debe plantearse normalmente mediante conducto hasta la cubierta. |
| Edificio existente con conducto de cubierta adecuado | Debe utilizarse ese conducto si es compatible con la nueva caldera. |
| Edificio existente sin conducto de cubierta adecuado | Puede estudiarse una salida directa por fachada para una caldera estanca de hasta 70 kW y bajas emisiones, normalmente de clase NOx 5. |
| Caldera de más de 70 kW | Requiere un planteamiento técnico específico, normalmente con sala de máquinas y chimenea diseñada conforme a la normativa aplicable. |
Esto significa que cambiar una caldera atmosférica por una de condensación no convierte automáticamente cualquier salida en legal. En un piso, sacar el tubo a la fachada puede ser viable, pero depende de que el edificio sea existente, de la potencia y clase de emisiones del aparato, de las distancias y de las normas municipales y comunitarias.
Distancias mínimas que conviene medir antes de instalarla
Las medidas son el motivo más frecuente de rechazo o de conflicto con vecinos. Antes de perforar la fachada, yo pediría un croquis con las ventanas, rejillas, balcones, aleros, paredes laterales y zonas de paso, porque medir solo desde el borde del agujero suele llevar a errores.
- La salida debe quedar a 40 cm como mínimo de los orificios de ventilación y de la parte practicable de las ventanas cuando la proyección del conducto coincida con esos huecos. Si la salida queda por encima, esta distancia puede no ser exigible en ese punto.
- El eje del conducto debe situarse, con carácter general, a 2,20 m del suelo más próximo cuando haya tránsito o permanencia de personas.
- Entre dos salidas al mismo nivel se dejan 60 cm. La distancia puede reducirse a 30 cm si se emplean deflectores divergentes previstos por el fabricante.
- Respecto a una pared lateral con ventanas o huecos de ventilación, se exige 1 m. Si la pared lateral es ciega, la referencia habitual es de 30 cm.
- Frente a una pared con ventanas o ventilación deben respetarse 3 m. Si la pared es ciega, la distancia mínima indicada es de 2 m.
Balcones, terrazas y cornisas
Los balcones cubiertos complican bastante la instalación. Si el eje de la salida está a 30 cm o menos del techo del balcón o terraza, el tubo debe prolongarse hacia el borde, dejando como máximo 10 cm hasta ese límite. Si está a más de 30 cm del techo, el extremo no debe sobresalir de la pared más de 10 cm, salvo que el fabricante indique una solución específica.
Una salida que parece correcta desde la calle puede concentrar los gases bajo un balcón o devolverlos hacia una ventana superior. Por eso, las distancias deben interpretarse junto con el diseño del terminal y con las instrucciones del fabricante, no como números aislados.
Cómo debe ser el conducto de una caldera de condensación
La caldera suele utilizar un sistema concéntrico, con un tubo interior para evacuar los gases y otro exterior para tomar aire, aunque también existen conductos independientes. En ambos casos, debe utilizarse el sistema certificado o autorizado para ese aparato.
El RITE permite que estos sistemas empleen materiales plásticos cuando sean resistentes a la temperatura y a la acción agresiva del condensado. La razón es sencilla: el agua que se forma durante la condensación puede deteriorar materiales que funcionaban sin problemas con una caldera antigua.
- El tubo debe respetar el diámetro y la longitud indicados por el fabricante.
- El tramo horizontal debe ser lo más corto posible y llevar la pendiente adecuada hacia la caldera para gestionar el condensado.
- Las uniones deben quedar perfectamente estancas, porque el conducto puede trabajar en sobrepresión.
- No se debe conectar a una chimenea destinada a combustibles sólidos o líquidos.
- No conviene unirlo a un shunt o conducto comunitario sin un estudio técnico que confirme su compatibilidad.
- La caldera necesita un desagüe para el agua de condensación, con la solución prevista por el fabricante y la instalación.
La salida exterior también debe evitar que el agua de lluvia entre en el sistema y debe favorecer la dispersión de los productos de combustión. Un alargador comprado por separado puede alterar la presión del ventilador, producir errores de encendido o hacer que la caldera pierda su certificación de conjunto.
Qué hay que revisar antes de dar la instalación por terminada
La instalación debe realizarla una empresa instaladora habilitada, que comprobará la caldera, el conducto, la combustión, la estanqueidad y la evacuación del condensado. También debe entregar la documentación correspondiente y tramitar, cuando proceda, la puesta en servicio ante el organismo competente de la comunidad autónoma.
Si el tubo modifica el aspecto exterior del edificio, conviene revisar antes los estatutos y las reglas de la comunidad de propietarios. La autorización comunitaria no puede sustituir una exigencia técnica, pero una obra en fachada puede requerir igualmente el permiso que corresponda. También pueden existir ordenanzas municipales sobre distancias, estética o patios interiores.
Lee también: Edificabilidad de una parcela - cómo calcularla y comprobarla
Errores que evitaría en cualquier vivienda
- Instalar la salida justo debajo de una ventana practicable.
- Reducir el diámetro para aprovechar un agujero pequeño.
- Alargar el tubo sin consultar la longitud máxima del fabricante.
- Dar por bueno un conducto antiguo sin comprobar su estado y compatibilidad.
- Descargar el condensado directamente sobre la fachada o la acera.
- Confundir una salida permitida en una vivienda unifamiliar con una solución válida para cualquier piso.
- Ignorar un balcón, una cornisa o una rejilla de ventilación situada varios centímetros por encima.
Mi recomendación práctica es solicitar antes de la obra tres cosas por escrito: el modelo exacto de caldera, un esquema de evacuación con sus medidas y la confirmación de que la solución cumple el RITE, la UNE aplicable y las instrucciones del fabricante. Ese pequeño trabajo previo suele evitar tener que mover el tubo después.
La decisión correcta depende más del edificio que de la caldera
Una caldera de condensación no puede instalarse siguiendo únicamente el recorrido de la antigua. La solución legal depende de si el edificio es nuevo o existente, de la potencia del aparato, de sus emisiones, de la posibilidad de llegar a cubierta y de las distancias reales en fachada o patio.
En una vivienda unifamiliar, la salida directa puede ser relativamente sencilla. En un piso, la cubierta suele ser la opción más sólida cuando existe un conducto adecuado; si no lo hay, la salida por fachada debe justificarse y medirse con especial cuidado. Antes de comprar la caldera, pediría una visita de un instalador habilitado y una revisión de las normas de la comunidad y del ayuntamiento.
La eficiencia de la condensación solo se disfruta de verdad cuando la evacuación es segura, estanca y compatible con el equipo. Un tubo bien colocado protege la salud, evita problemas con los vecinos y permite que la caldera funcione con el rendimiento para el que fue diseñada.
