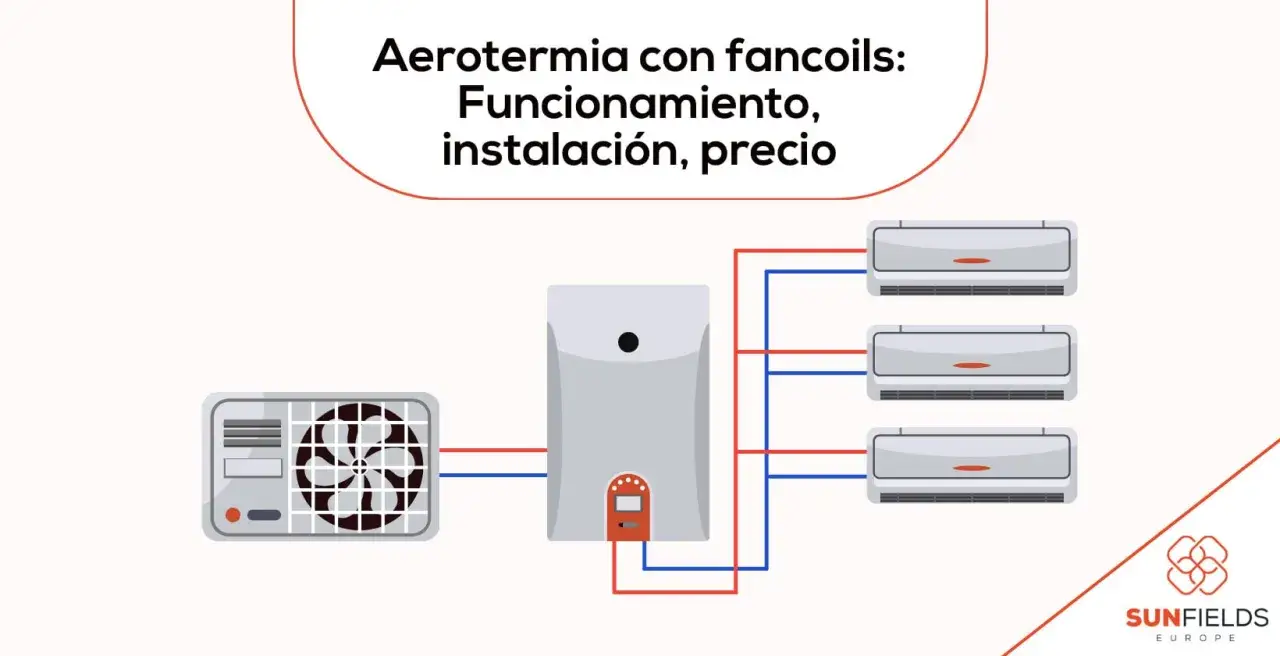

Cómo leer el esquema de una instalación de aerotermia con fancoils
La secuencia básica es sencilla de entender. La unidad exterior extrae energía del aire y la entrega al circuito de agua. Ese agua llega a los emisores, los fancoils, que impulsan aire caliente o frío dentro de las habitaciones.
En una vivienda, el recorrido suele representarse así:
Unidad exterior → módulo hidráulico → depósito de inercia o colector → tubería de impulsión → fancoils → tubería de retorno → bomba de calor.
Si también se produce agua caliente sanitaria, se añade un acumulador de ACS conectado al módulo hidráulico. Una válvula de tres vías decide si la bomba trabaja para climatización o para calentar el depósito. En muchos equipos la prioridad del ACS es temporal, por lo que la calefacción o la refrigeración se detienen durante unos minutos cuando el acumulador necesita recuperar temperatura.
El fancoil contiene un ventilador, una batería de intercambio y un filtro. En verano recibe agua fría, enfría el aire de la estancia y recoge el agua que se forma por condensación. En invierno hace el proceso contrario. Conviene tener claro que el aire que mueve es normalmente aire interior recirculado, así que la ventilación higiénica de la vivienda debe resolverse con otro sistema o con una unidad específicamente preparada para ello.
Qué elementos debe incluir el circuito hidráulico
Un dibujo demasiado simple puede ocultar problemas importantes. No basta con unir la bomba de calor a varios fancoils. El circuito necesita elementos de seguridad, regulación y mantenimiento para trabajar con estabilidad.
Unidad exterior y módulo hidráulico
La unidad exterior incorpora el compresor y el intercambiador que aprovecha el aire ambiente. El módulo hidráulico suele integrar la bomba circuladora, vasos de expansión, válvulas de seguridad y controles, aunque algunos componentes se instalan aparte según la marca y la potencia.
Yo prestaría especial atención a la potencia real a la temperatura exterior de diseño, no solo a la cifra comercial del equipo. Una bomba que entrega 10 kW en condiciones ideales puede ofrecer menos potencia cuando hace mucho frío, justo cuando más demanda tiene la vivienda.
Depósito de inercia y colectores
El depósito de inercia almacena una pequeña cantidad de agua y ayuda a evitar arranques y paradas continuas del compresor. No siempre es obligatorio, pero puede ser útil cuando hay pocos fancoils, zonas que cierran sus válvulas con frecuencia o una instalación con varios circuitos.
Los colectores distribuyen el caudal hacia cada estancia. En una casa con varias zonas permiten instalar válvulas de regulación y medidores de caudal, algo muy útil para equilibrar el sistema. Sin ese equilibrado, el fancoil más cercano puede recibir demasiada agua y el más alejado quedarse corto.
Tuberías, aislamiento y desagües
Las tuberías de agua fría deben llevar un aislamiento continuo y resistente a la condensación. Si se deja un tramo desnudo, puede aparecer humedad en falsos techos, paredes o armarios técnicos. En calefacción, el aislamiento reduce pérdidas; en refrigeración, evita que la tubería “sude”.
Cada fancoil que funcione en frío necesita una bandeja de condensados y una evacuación con pendiente suficiente. Cuando no existe caída natural, se instala una bomba de condensados. Es uno de los puntos que más problemas genera después de la obra, sobre todo en unidades ocultas en techo.Control y alimentación eléctrica
El termostato de cada zona mide la temperatura y ordena abrir o cerrar la válvula del fancoil. Los equipos más completos también regulan la velocidad del ventilador, detectan la temperatura del agua y gestionan automáticamente el cambio entre frío y calor.
La instalación eléctrica debe contar con protecciones adecuadas y una línea dimensionada para la potencia del sistema. La conexión y la puesta en servicio deben quedar en manos de personal habilitado. En España, estas instalaciones están dentro del ámbito del RITE, que exige condiciones de eficiencia, seguridad, calidad del aire y confort acústico. El texto consolidado puede consultarse en el BOE.
Dos tubos, cuatro tubos o sistema mixto
La elección del circuito cambia bastante el esquema. En una vivienda unifamiliar, la solución de dos tubos suele ser suficiente porque toda la casa trabaja en calefacción o toda la casa trabaja en refrigeración. Los sistemas de cuatro tubos tienen sentido cuando distintas zonas necesitan frío y calor al mismo tiempo.
| Configuración | Cómo funciona | Cuándo tiene sentido |
|---|---|---|
| Dos tubos | Una impulsión y un retorno para todos los fancoils. Cambia entre frío y calor. | Viviendas, apartamentos y reformas con control sencillo. |
| Cuatro tubos | Dos circuitos independientes, uno caliente y otro frío. | Hoteles, oficinas o edificios con necesidades simultáneas. |
| Fancoils más suelo radiante | El suelo suele cubrir la calefacción y los fancoils aportan refrigeración. | Obra nueva o viviendas que ya disponen de suelo radiante. |
El sistema mixto con suelo radiante y fancoils resulta atractivo porque cada emisor trabaja en su función más favorable. El suelo proporciona un calor uniforme a baja temperatura y el fancoil responde con rapidez en verano. A cambio, hay que instalar dos tipos de control y proteger el suelo frente a la condensación si se pretende utilizarlo también para refrescar.
En zonas húmedas de la costa mediterránea, no confiaría únicamente en un suelo refrescante. Si la superficie cae por debajo del punto de rocío, puede condensar agua. Los fancoils ayudan a deshumidificar, pero solo si están correctamente dimensionados y disponen de desagüe.
Cómo se diseña y se instala paso a paso
1. Calcular las cargas de la vivienda
El primer paso es calcular la demanda de calefacción y refrigeración habitación por habitación. Influyen los metros cuadrados, orientación, ventanas, aislamiento, altura de los techos, ocupación y clima de la localidad. Elegir la potencia solo por superficie suele provocar sobredimensionamiento, más ciclos de arranque y mayor coste.
2. Elegir el tipo y la ubicación de los fancoils
Hay modelos de suelo, pared, cassette, conductos y techo. El modelo de conductos queda oculto y ofrece una estética limpia, pero necesita espacio para el plenum, registros de mantenimiento y una red de conductos bien calculada. El fancoil visto es más fácil de instalar y reparar, aunque ocupa espacio y puede producir más ruido perceptible.
La ubicación también importa. No conviene esconder una unidad detrás de una cortina, dentro de un mueble sin rejillas o justo encima de una cama. Para repartir bien el aire, la impulsión debe quedar libre y el retorno no debe aspirar aire obstruido.
3. Definir temperaturas y caudales
En calefacción, los fancoils suelen trabajar con agua aproximadamente entre 35 y 45 °C, aunque el valor final depende del modelo y del cálculo. En refrigeración es habitual trabajar con agua alrededor de 7 a 12 °C. Cuanto menor sea la temperatura de impulsión en invierno, mejor suele ser el rendimiento de la aerotermia, siempre que el emisor pueda entregar la potencia necesaria.
El instalador debe calcular el caudal de cada unidad, seleccionar diámetros y equilibrar el circuito. Una tubería demasiado pequeña genera pérdidas de carga y ruido; una bomba demasiado potente puede aumentar el consumo sin mejorar el confort.
4. Resolver condensados y ruido
Antes de cerrar un techo o una rozadura hay que probar los desagües de cada fancoil. También conviene prever registros para limpiar filtros, acceder a la bandeja y sustituir la bomba de condensados si existe.
La unidad exterior necesita una base estable, espacio para mantenimiento y una ubicación que no transmita vibraciones a los dormitorios. Durante el desescarche puede expulsar agua, así que el desagüe exterior debe evitar charcos y problemas con vecinos.
Lee también: Qué es un climatizador evaporativo y cuándo conviene
5. Probar, equilibrar y documentar
La puesta en marcha debería incluir purgado, comprobación de presiones, revisión de temperaturas de impulsión y retorno, prueba de cada termostato y verificación del drenaje. Yo pediría también un esquema final de la instalación, manuales, garantías y explicación de los filtros y controles.
Una instalación bien entregada no termina cuando el fancoil expulsa aire frío. Termina cuando cada zona alcanza su temperatura sin ruidos, goteos ni ciclos innecesarios.
Cuánto cuesta y qué errores encarecen el proyecto
Como orientación para España, una vivienda de 80 a 120 m² con bomba de calor, ACS, tres o cinco fancoils y una instalación hidráulica accesible puede situarse aproximadamente entre 10.000 y 16.000 euros. Si hay conductos nuevos, falsos techos, muchas rozas, seis o más unidades o una envolvente complicada, el presupuesto puede subir a 16.000-22.000 euros.
| Partida | Rango orientativo | Qué puede modificarlo |
|---|---|---|
| Bomba de calor y módulo hidráulico | 4.000-8.000 € | Potencia, marca, ACS integrada y prestaciones de control. |
| Fancoils y controles | 2.000-5.000 € | Número de estancias, tipo visto u oculto y termostatos. |
| Tuberías, colectores y desagües | 1.500-4.000 € | Distancias, accesibilidad y necesidad de obra. |
| Mano de obra y puesta en marcha | 2.000-5.000 € | Complejidad, ciudad, falsos techos y legalización. |
Tomaría estas cifras como una referencia inicial, no como una tarifa cerrada. Un presupuesto demasiado bajo puede excluir el acumulador de ACS, el depósito de inercia, los desagües, las válvulas de zona o la puesta en marcha. Antes de comparar precios, comprobaría que todos los presupuestos describen las mismas partidas y la misma potencia útil.
Los errores más frecuentes son instalar una bomba sobredimensionada, no calcular las cargas por estancia, dejar tuberías de frío sin aislamiento, olvidar el desagüe de condensados y colocar un único termostato para toda la vivienda. También se confunde a menudo climatización con ventilación. Si la casa necesita renovación de aire, habrá que añadir un sistema de ventilación mecánica o una solución compatible.
La revisión final que evita problemas durante el primer verano
Antes de aceptar la instalación, comprobaría que el esquema identifica la impulsión, el retorno, las válvulas, los colectores, el acumulador de ACS y todos los puntos de desagüe. También pediría que se indique qué zonas pueden funcionar de forma independiente y qué ocurre cuando varias válvulas se cierran a la vez.
Durante el primer mes de uso conviene revisar los filtros con frecuencia, observar que no aparezca agua alrededor de los fancoils y anotar si alguna habitación tarda demasiado en alcanzar la temperatura. Una revisión anual del circuito, la presión, los filtros y los condensados suele ser una inversión pequeña frente a reparar un falso techo dañado.
Mi criterio es sencillo: el mejor sistema no es el que tiene más componentes, sino el que está bien calculado, se puede mantener sin desmontar media casa y entrega el confort previsto con la menor temperatura de agua posible. Ahí es donde la aerotermia con fancoils deja de ser solo una promesa de ahorro y se convierte en una instalación realmente útil.
